• Đây là một trong những ưu điểm quan trọng nhất của van bi. Khi van đóng, quả bi được ép chặt vào các ghế van, tạo ra một gioăng kín hoàn toàn, ngăn chặn dòng chảy đi qua một cách triệt để.
• Điều này rất quan trọng trong các ứng dụng cần cô lập hoàn toàn một phần của hệ thống hoặc ngăn ngừa trộn lẫn các sản phẩm khác nhau.

• Hầu hết các van bi vi sinh được thiết kế với “full port”, nghĩa là đường kính lỗ xuyên tâm của bi van bằng hoặc gần bằng đường kính trong của đường ống.
• Điều này giúp giảm thiểu tối đa sự cản trở dòng chảy, giữ cho độ sụt áp rất thấp và đảm bảo lưu lượng lớn. Điều này cũng giúp tránh tình trạng sản phẩm bị kẹt hoặc tích tụ.

• Van bi là loại van “quay một phần tư” (quarter-turn valve), chỉ cần xoay 90 độ (1/4 vòng) là có thể chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn và ngược lại.
• Điều này giúp thao tác nhanh chóng bằng tay hoặc qua bộ truyền động tự động.

• Được thiết kế theo tiêu chuẩn vi sinh, bề mặt tiếp xúc với môi chất được đánh bóng gương (Ra thấp) để ngăn chặn vi khuẩn và cặn bẩn bám vào.
• Cấu trúc được tối ưu hóa để giảm thiểu các vùng chết (dead legs) và khe hở, cho phép quá trình làm sạch tại chỗ (CIP – Clean In Place) và tiệt trùng tại chỗ (SIP – Sterilize In Place) diễn ra hiệu quả, đảm bảo độ tinh khiết của sản phẩm.

• Van bi thường có cấu trúc chắc chắn và ít bộ phận chuyển động phức tạp.
• Khi được chế tạo từ vật liệu inox chất lượng cao và gioăng phù hợp, chúng có thể hoạt động bền bỉ trong thời gian dài với độ tin cậy cao, ngay cả trong môi trường khắc nghiệt.

• Ngoài các van 2 ngả cơ bản, van bi vi sinh còn có các phiên bản 3 ngả (kiểu chữ L hoặc chữ T) cho phép chuyển hướng dòng chảy, trộn lẫn hoặc phân chia các dòng môi chất, tăng tính linh hoạt cho thiết kế hệ thống.

Hãy tự trả lời các câu hỏi sau để định hình loại van và phương thức vận hành:

Chức năng chính của van là gì?

• Đóng/Mở hoàn toàn (ON/OFF/Shut-off): Đây là chức năng chính của van bi.
• Chuyển hướng/Trộn dòng chảy: Nếu cần, bạn sẽ cần van bi 3 ngả (L-port hoặc T-port).
• Điều tiết lưu lượng (Throttling): Van bi thường không được khuyến nghị cho điều tiết chính xác do cấu tạo bi tròn có thể gây mài mòn ghế van. Tuy nhiên, nếu bắt buộc, có thể xem xét các loại van bi có rãnh chữ V (V-port ball valve), nhưng đây là trường hợp đặc biệt và ít phổ biến trong ứng dụng vi sinh thuần túy.

Phương thức điều khiển mong muốn?

• Thủ công (Tay gạt/Tay quay): Nếu việc đóng mở không thường xuyên hoặc ở vị trí dễ tiếp cận.
• Tự động (Khí nén/Điện): Nếu cần tự động hóa, điều khiển từ xa, hoặc tần suất đóng mở cao.

Thông tin chi tiết về môi chất và môi trường giúp chọn vật liệu và thiết kế phù hợp:

• Loại chất lỏng/Môi chất: Sữa, bia, hóa chất dược phẩm, nước siêu tinh khiết, dung môi, chất lỏng có độ nhớt cao, hoặc có chứa hạt rắn nhỏ. Điều này ảnh hưởng trực tiếp đến vật liệu ghế van và gioăng.
• Nhiệt độ làm việc: Nhiệt độ vận hành bình thường và nhiệt độ tối đa trong quá trình vệ sinh (CIP/SIP). Đảm bảo vật liệu van và gioăng chịu được nhiệt độ này.
• Áp suất làm việc: Áp suất vận hành tối đa của hệ thống. Van phải có khả năng chịu áp suất này một cách an toàn.
• Môi trường xung quanh: Nhiệt độ môi trường, có bụi bẩn, ẩm ướt, hóa chất ăn mòn, hoặc nguy cơ cháy nổ không? (Ảnh hưởng đến cấp bảo vệ IP của bộ truyền động).

Kiểu kết nối ảnh hưởng đến việc lắp đặt, bảo trì và vệ sinh:

• Kết nối Clamp (Tri-clamp): Rất phổ biến trong vi sinh. Ưu điểm là tháo lắp nhanh chóng, dễ dàng vệ sinh, bảo trì gioăng.
• Kết nối Hàn (Weld End): Tạo mối nối liền mạch, không có khe hở, độ bền cơ học cao, lý tưởng cho các đường ống cố định và yêu cầu vệ sinh nghiêm ngặt nhất.
• Kết nối Ren Rắc co (Threaded Union): Dễ tháo lắp hơn hàn, nhưng vẫn đảm bảo độ kín tốt.

Đảm bảo van tương thích với hệ thống và môi chất:

• Kích thước Van: Xác định đường kính danh nghĩa (DN) hoặc kích thước tính bằng inch của đường ống mà van sẽ được lắp vào.
• Vật liệu Thân van và Bi van: Hầu hết là Inox 304L hoặc 316L. Lựa chọn 316L cho môi trường khắc nghiệt hơn, hoặc khi yêu cầu chống ăn mòn cao hơn.
• Vật liệu Gioăng/Ghế van: Phải tương thích hoàn toàn với nhiệt độ, hóa chất tẩy rửa (CIP/SIP), và môi chất. Các loại phổ biến:

PTFE (Teflon): Chống chịu hóa chất phổ rộng, nhiệt độ cao, ma sát thấp. Rất phổ biến cho ghế van bi.

RPTFE (Reinforced PTFE): PTFE được gia cố để tăng độ bền và khả năng chịu áp.

TFM: Một biến thể cải tiến của PTFE, thường có độ mịn và khả năng làm kín tốt hơn.

PEEK: Cho ứng dụng nhiệt độ và áp suất cực cao.

EPDM, Silicone, Viton: Thường dùng cho các gioăng làm kín thân hoặc trục.

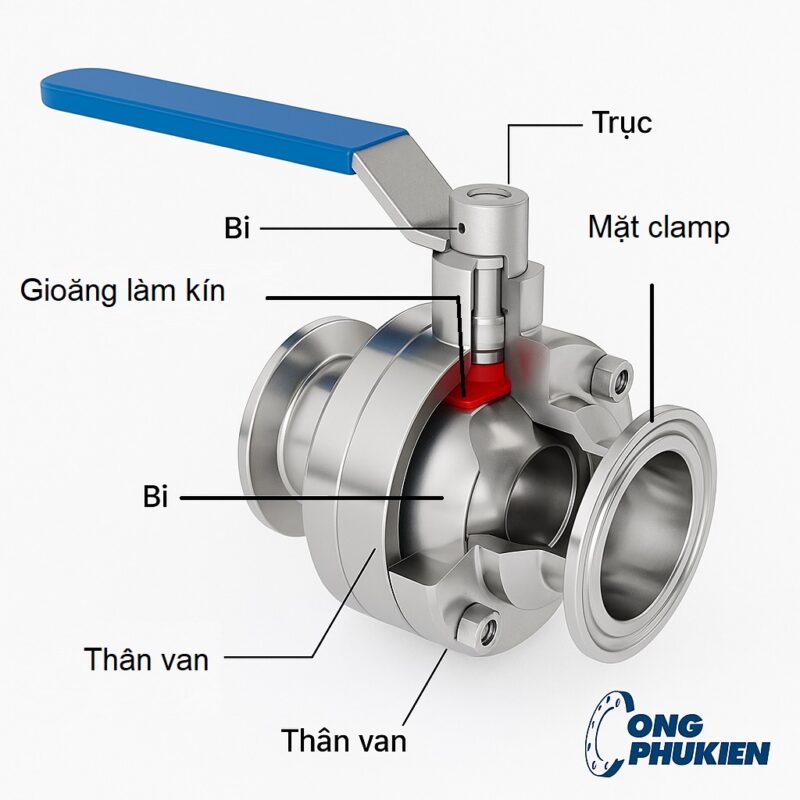

Cấu tạo Thân van:

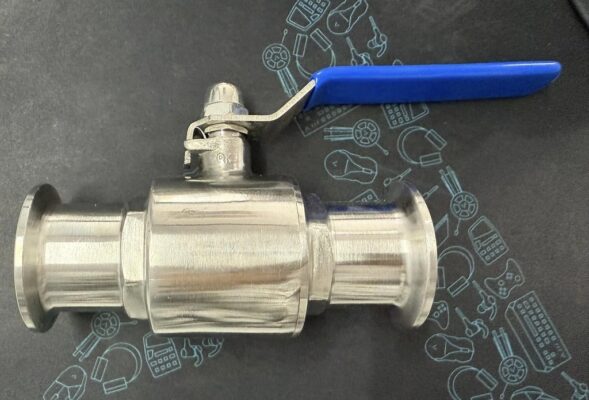

• Van 2 mảnh: Đơn giản, chi phí thấp. Việc bảo trì bi van/ghế van có thể yêu cầu tháo van ra khỏi đường ống.

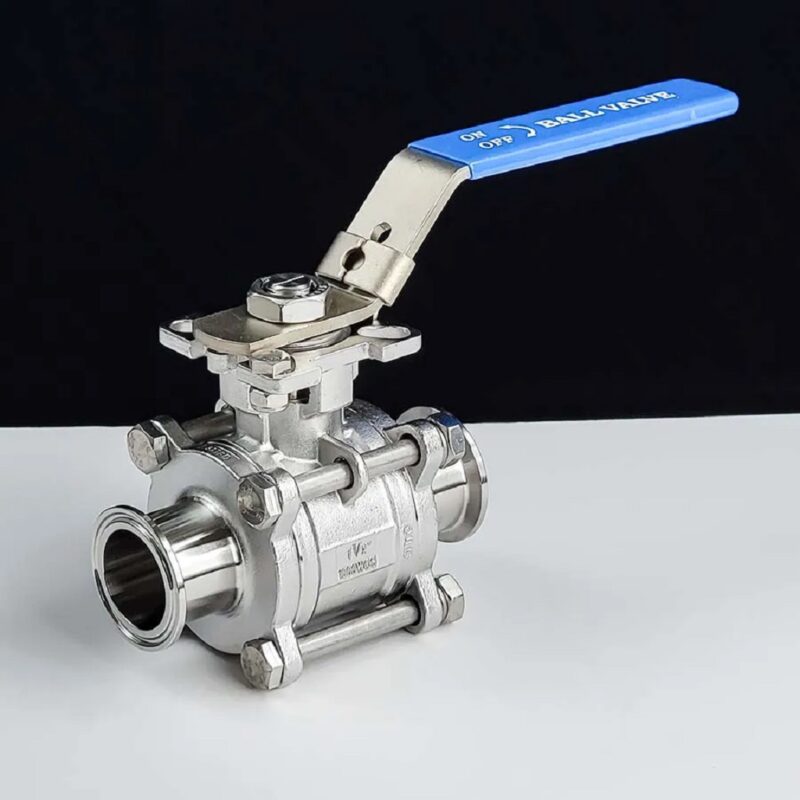

• Van 3 mảnh: Cho phép tháo rời phần thân giữa (chứa bi và ghế van) ra khỏi đường ống dễ dàng để bảo trì, vệ sinh hoặc thay thế gioăng mà không cần tháo toàn bộ van. Rất tiện lợi cho bảo trì thường xuyên.

Kiểu ngả dòng chảy:

• Van bi 2 ngả (2-Way): Tiêu chuẩn để đóng/mở dòng chảy theo một hướng duy nhất.

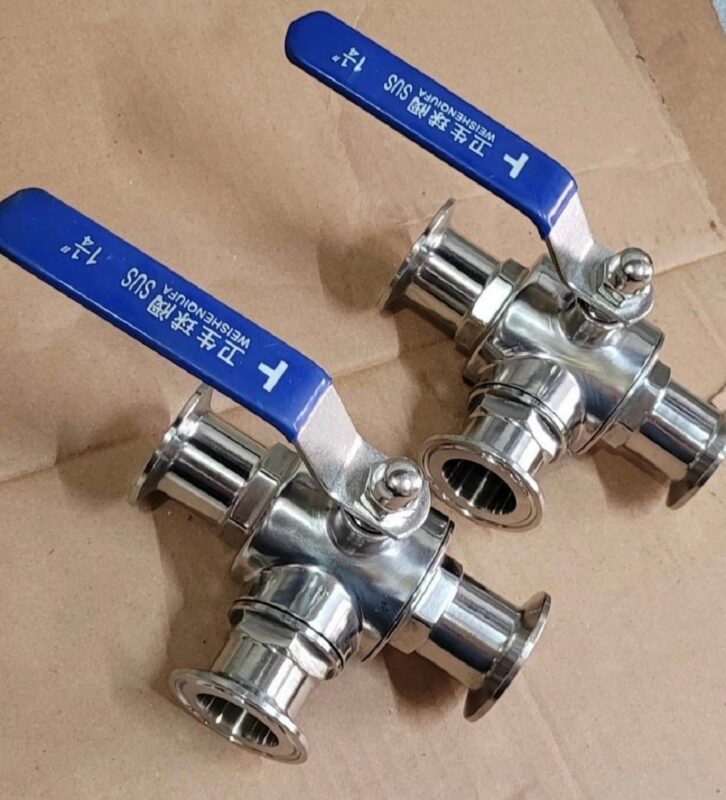

• Van bi 3 ngả (3-Way – L-port/T-port): Dùng để chuyển hướng dòng chảy, trộn lẫn hoặc phân chia các dòng môi chất.

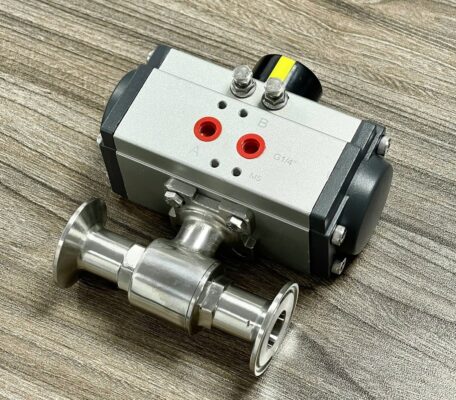

Đối với Bộ truyền động Khí nén:

• Tác động đơn (Single-acting): Có tính năng fail-safe (thường đóng/thường mở khi mất khí).
• Tác động kép (Double-acting): Giữ nguyên vị trí khi mất khí.
• Áp suất khí nén cấp.

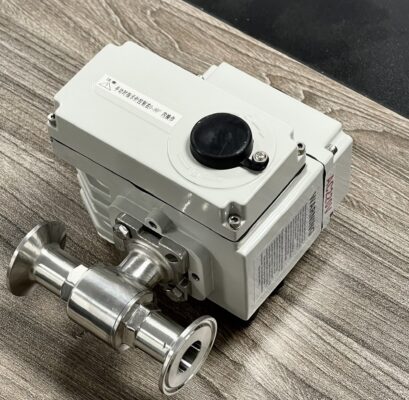

Đối với Bộ truyền động Điện:

• Nguồn điện: AC (1 pha/3 pha) hay DC.
• Mô-men xoắn: Đảm bảo đủ lực để vận hành van.
• Tín hiệu điều khiển: ON/OFF, 4-20mA, 0-10V, hoặc giao thức truyền thông.
• Tính năng fail-safe (pin/tụ điện) nếu cần khi mất điện.
• Cấp bảo vệ IP, chống cháy nổ (nếu cần).

Đảm bảo van đáp ứng các quy định ngành của bạn:

• Các chứng nhận phổ biến: FDA (cho vật liệu tiếp xúc), 3A Sanitary Standards, EHEDG, CE, ISO.
• Giá trị độ nhám bề mặt (Ra value) yêu cầu cho ứng dụng cụ thể.

• Chọn các nhà sản xuất có kinh nghiệm và uy tín trong lĩnh vực van vi sinh.
• Đảm bảo nhà cung cấp có khả năng hỗ trợ kỹ thuật tốt, cung cấp đầy đủ tài liệu, chứng nhận và phụ tùng thay thế.

1. Kiểm tra van trước khi lắp đặt:

• Đảm bảo van không bị hư hại trong quá trình vận chuyển.
• Kiểm tra xem van có đúng chủng loại, kích thước, vật liệu (thân, bi, gioăng) theo yêu cầu kỹ thuật và đơn đặt hàng hay không.
• Đảm bảo các bề mặt tiếp xúc của van (đặc biệt là các bề mặt vi sinh) sạch sẽ, không có bụi bẩn hay vật lạ.

2. Vệ sinh đường ống:

• Trước khi lắp van, hãy đảm bảo đường ống đã được làm sạch hoàn toàn khỏi các cặn bẩn, mảnh vụn kim loại, keo dán, hoặc bất kỳ vật lạ nào có thể làm hỏng bề mặt gioăng hoặc bi van khi vận hành.

3. Hướng dòng chảy (đối với van 2 ngả):

• Mặc dù van bi thường là hai chiều, nhưng với một số ứng dụng đặc biệt hoặc để tối ưu hóa việc xả/vệ sinh, bạn có thể cần xem xét hướng lắp đặt. Đối với van 3 ngả (chữ L/T), việc lắp đặt đúng hướng dòng chảy là cực kỳ quan trọng theo sơ đồ thiết kế.

4. Hỗ trợ và Căn chỉnh:

• Đảm bảo đường ống được căn chỉnh chính xác để tránh gây ứng suất lên thân van. Không dùng van để chỉnh độ lệch đường ống.
• Đối với các van kích thước lớn hoặc van có gắn bộ truyền động (khí nén/điện) nặng, cần có giá đỡ hoặc kẹp hỗ trợ để tránh tải trọng lên đường ống và van.

5. Sử dụng đúng phụ kiện kết nối:

• Đối với van kiểu Clamp: Đảm bảo sử dụng đúng loại gioăng clamp (ví dụ: EPDM, Silicone, PTFE) và kẹp clamp phù hợp, siết chặt đều để tạo độ kín.
• Đối với van kiểu hàn: Việc hàn phải được thực hiện bởi thợ hàn có kinh nghiệm, tuân thủ quy trình hàn vệ sinh để tránh nhiễm bẩn mối hàn và biến dạng van.
• Đối với van kiểu ren rắc co: Sử dụng đúng gioăng và siết đủ lực, tránh siết quá chặt làm hỏng gioăng.

6. Khoảng không gian:

• Đảm bảo có đủ không gian xung quanh van để dễ dàng vận hành tay gạt (nếu có), lắp đặt/tháo rời bộ truyền động, hoặc thực hiện bảo trì, vệ sinh.

1. Vận hành đúng cách:

• Luôn vận hành van ở trạng thái **mở hoàn toàn** hoặc **đóng hoàn toàn** đối với van ON/OFF. Không nên dùng van bi tiêu chuẩn để điều tiết (throttling) dòng chảy trong thời gian dài, vì điều này có thể gây mài mòn nhanh ghế van và dẫn đến rò rỉ.
• Với van bi 3 ngả, hãy đảm bảo xoay đúng vị trí dòng chảy mong muốn (L-port hoặc T-port) theo yêu cầu vận hành.

2. Kiểm tra rò rỉ định kỳ:

• Thường xuyên kiểm tra trực quan các điểm nối, gioăng và trục van để phát hiện sớm các dấu hiệu rò rỉ.

3. Tuân thủ quy trình vệ sinh (CIP/SIP):

• Đảm bảo van được làm sạch định kỳ theo quy trình CIP/SIP của hệ thống. Van bi vi sinh được thiết kế để dễ dàng làm sạch, nhưng cần đảm bảo áp lực và nhiệt độ của chất tẩy rửa/hơi nước phù hợp với vật liệu van và gioăng.
• Nếu có thể, mở van một góc nhỏ (khoảng 5-10 độ) trong quá trình CIP để đảm bảo chất tẩy rửa đi vào khoang bi van và làm sạch các bề mặt ghế van. (Lưu ý: Không phải tất cả các van đều cần hoặc khuyến nghị làm điều này; hãy tham khảo hướng dẫn nhà sản xuất).

4. Bảo trì định kỳ:

• Kiểm tra tình trạng của các gioăng làm kín (gioăng trục, gioăng ghế van). Thay thế ngay nếu phát hiện hư hỏng, chai cứng, hoặc biến dạng.
• Đối với van tự động, kiểm tra hoạt động của bộ truyền động (khí nén/điện), các kết nối điện/khí nén, và tính năng phản hồi vị trí.
• Đảm bảo các bu lông, đai ốc trên thân van (đặc biệt với van 2 mảnh/3 mảnh) được siết chặt đúng lực.

5. Tránh quá tải:

• Không dùng lực quá mức khi vận hành tay gạt. Nếu van khó xoay, hãy kiểm tra nguyên nhân (cặn bẩn, gioăng kẹt) thay vì cố gắng dùng sức.
• Đối với van tự động, đảm bảo mô-men xoắn của bộ truyền động phù hợp với van và không bị quá tải.

6. Quản lý nhiệt độ và áp suất:

• Không vận hành van vượt quá giới hạn nhiệt độ và áp suất tối đa cho phép của nhà sản xuất, điều này có thể gây hỏng hóc hoặc rò rỉ.

7. An toàn vận hành:

• Thực hiện các quy trình khóa/thẻ (Lockout/Tagout) khi bảo trì hoặc sửa chữa van để đảm bảo an toàn cho nhân viên vận hành và bảo trì.

Sự khác biệt chính nằm ở thiết kế, vật liệu và độ hoàn thiện bề mặt để đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt:

• Vật liệu: Van bi vi sinh sử dụng Inox 304L hoặc 316L cao cấp, trong khi van công nghiệp có thể dùng nhiều loại vật liệu khác như gang, thép carbon, hoặc inox cấp thấp hơn.
• Độ hoàn thiện bề mặt: Bề mặt bên trong của van bi vi sinh (tiếp xúc với môi chất) được đánh bóng gương (Ra thấp) để ngăn chặn vi khuẩn bám dính và dễ vệ sinh. Van công nghiệp không yêu cầu độ nhám bề mặt cao như vậy.
• Thiết kế: Van bi vi sinh được thiết kế để giảm thiểu các khe hở, góc chết (dead leg/zone) nơi sản phẩm có thể đọng lại và gây nhiễm bẩn. Các mối nối thường là Clamp hoặc hàn để tạo sự liền mạch.
• Gioăng/Phớt: Vật liệu gioăng của van bi vi sinh phải là loại an toàn thực phẩm/dược phẩm (ví dụ: PTFE, EPDM đạt chuẩn FDA, 3A).

Lựa chọn giữa van bi và van bướm phụ thuộc vào yêu cầu cụ thể của ứng dụng:

Chọn van bi vi sinh khi:

• Cần **đóng ngắt hoàn toàn tuyệt đối (bubble-tight shut-off)** để cô lập đường ống hoặc ngăn ngừa trộn lẫn sản phẩm.
• Cần **độ sụt áp thấp nhất và dòng chảy toàn bộ (full port)** để duy trì lưu lượng và tránh cản trở dòng chảy của chất lỏng nhớt hoặc có chứa hạt rắn nhỏ.
• Cần khả năng linh hoạt trong chuyển hướng/trộn dòng (van 3 ngả).

Chọn van bướm vi sinh khi:

• Yêu cầu **chi phí thấp hơn** và trọng lượng nhẹ hơn.
• Không gian lắp đặt hạn chế (van bướm gọn gàng hơn).
• Chức năng chính là đóng/mở nhanh hoặc điều tiết cơ bản (với van bướm có bộ định vị).
• Môi chất không yêu cầu đóng ngắt hoàn toàn quá khắt khe.

Không khuyến nghị sử dụng van bi vi sinh tiêu chuẩn để điều tiết (throttling) lưu lượng trong thời gian dài.

• Khi van bi ở vị trí mở một phần, dòng chảy tốc độ cao sẽ đi qua lỗ bi và gây xói mòn, mài mòn các ghế van. Điều này làm giảm tuổi thọ của gioăng và dẫn đến rò rỉ sau này.
• Đối với các ứng dụng cần điều tiết chính xác, người ta thường dùng các loại van điều khiển chuyên dụng hơn như van màng (diaphragm valve) hoặc van bi có rãnh chữ V (V-port ball valve), nhưng loại V-port này ít phổ biến trong các ứng dụng vi sinh thuần túy.

Tuổi thọ của gioăng phụ thuộc vào tần suất sử dụng, nhiệt độ, áp suất, loại môi chất và chu trình vệ sinh. Các dấu hiệu cho thấy cần thay thế gioăng bao gồm:

• Rò rỉ: Có dấu hiệu rò rỉ môi chất ra bên ngoài hoặc rò rỉ qua bi van khi van đang đóng.
• Giảm hiệu suất làm kín: Van không còn đóng kín hoàn toàn như ban đầu.
• Hư hại vật lý: Gioăng bị nứt, chai cứng, mềm nhũn, đổi màu bất thường, hoặc bị mài mòn rõ rệt.
• Theo khuyến nghị của nhà sản xuất: Một số nhà sản xuất có thể có khuyến nghị về chu kỳ thay thế định kỳ cho gioăng dựa trên số chu trình hoặc thời gian vận hành.

Việc thay thế gioăng định kỳ là một phần quan trọng của bảo trì để duy trì khả năng làm kín và vệ sinh của van.

• FDA (Food and Drug Administration – Cục quản lý Thực phẩm và Dược phẩm Hoa Kỳ): Là cơ quan quản lý và chứng nhận vật liệu an toàn khi tiếp xúc với thực phẩm, đồ uống và dược phẩm. Đối với van bi vi sinh, các vật liệu làm gioăng (PTFE, EPDM, Silicone, Viton) và bề mặt tiếp xúc với sản phẩm (Inox) phải tuân thủ các quy định của FDA về an toàn.
• 3A Sanitary Standards: Là một tập hợp các tiêu chuẩn thiết kế và sản xuất tự nguyện cho thiết bị và hệ thống xử lý thực phẩm, đồ uống và dược phẩm. Mục tiêu là đảm bảo khả năng làm sạch (cleanability), kiểm soát vệ sinh và bảo vệ an toàn sản phẩm. Một van bi vi sinh đạt chuẩn 3A nghĩa là nó được thiết kế để dễ dàng làm sạch, không có vùng chết tích tụ vi khuẩn, và các vật liệu không gây ô nhiễm sản phẩm.

Việc van đạt các tiêu chuẩn này là minh chứng cho chất lượng và khả năng đáp ứng yêu cầu vệ sinh nghiêm ngặt.
