Van màng xả đáy bồn tank

1. Giới thiệu Van màng xả đáy bồn tank

Van màng xả đáy bồn tank vi sinh là thiết bị chuyên dụng lắp đặt tại phần đáy của các bồn chứa trong ngành thực phẩm, dược phẩm, mỹ phẩm và đồ uống. Loại van này sử dụng cơ chế màng đàn hồi để điều tiết dòng chảy và đảm bảo xả cặn – rút cạn triệt để mà không để lại lưu lượng tồn dư.

So với các loại van thông thường, van màng xả đáy có kết cấu nghiêng đặc biệt, giúp dòng chảy thoát ra theo hướng chéo – giảm tối đa điểm chết, ngăn hiện tượng đóng cặn, tích tụ vi sinh gây nhiễm chéo sản phẩm.

Van màng xả đáy bồn/tank là một loại van màng inox vi sinh được thiết kế đặc biệt để lắp đặt trực tiếp vào đáy của các bồn chứa hoặc tank trong các hệ thống sản xuất đòi hỏi tiêu chuẩn vệ sinh và vô trùng cao (thực phẩm, dược phẩm, công nghệ sinh học).

2. Thông số kỹ thuật

3. Những đặc điểm nổi bật

Thiết kế phẳng, không góc chết (Zero Dead Leg/Flush Bottom Design):

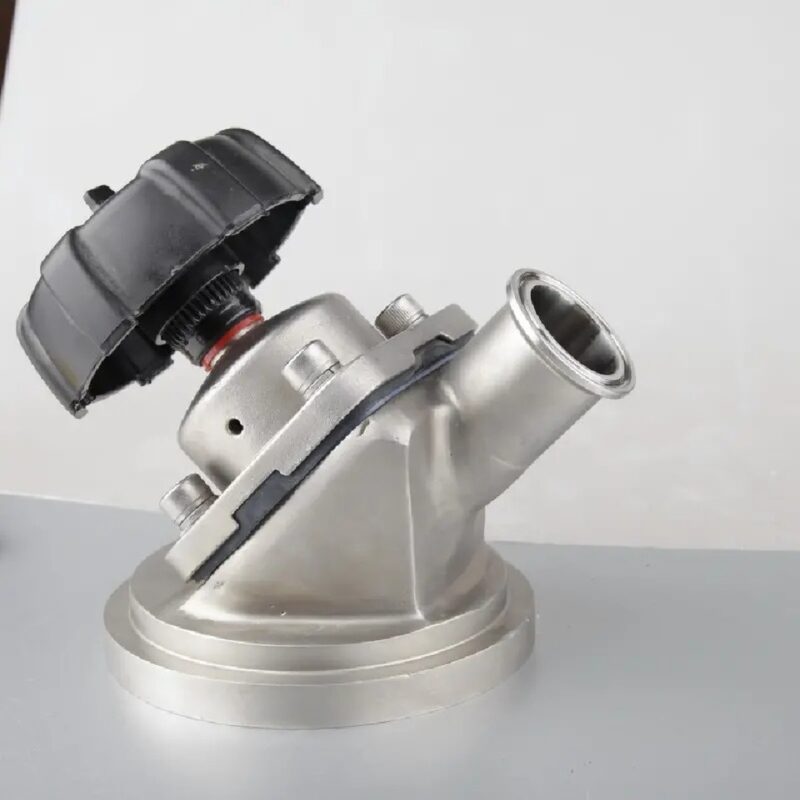

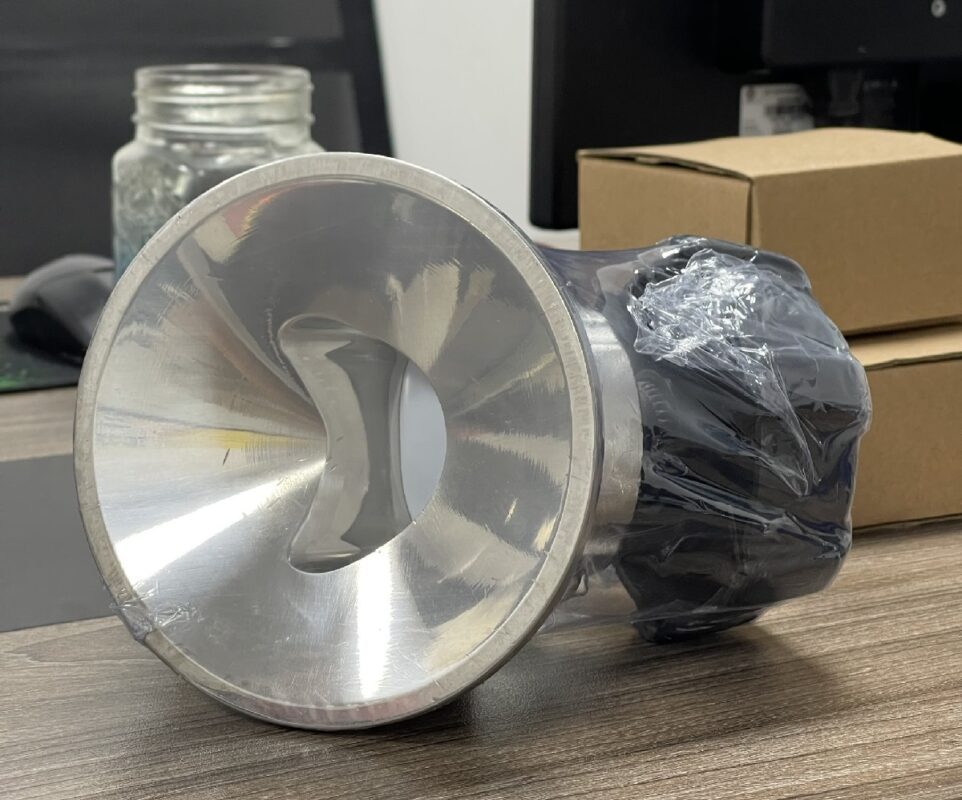

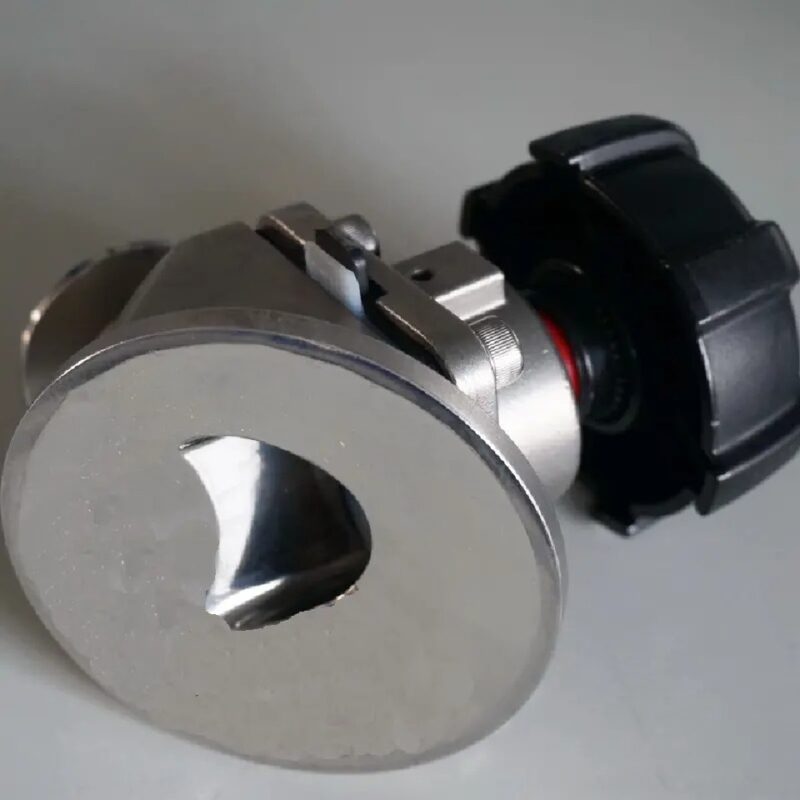

• Điểm đặc biệt nhất của loại van này là phần thân van (mà bạn thấy trong hình ảnh) được thiết kế phẳng hoàn toàn hoặc gần như phẳng để khớp chính xác với đường cong hoặc mặt phẳng của đáy bồn/tank.
• Mục đích là loại bỏ hoàn toàn “góc chết” (dead leg) – những khu vực nhỏ nơi lưu chất có thể bị đọng lại, không được lưu thông hoặc vệ sinh triệt để. Các góc chết này là nơi lý tưởng cho vi khuẩn sinh sôi hoặc cặn bẩn tích tụ, gây nhiễm bẩn sản phẩm.

Vật liệu và Bề mặt:

• Giống như các van màng vi sinh khác, chúng được chế tạo từ inox cao cấp (SS316L) với bề mặt bên trong được đánh bóng siêu mịn (Ra $\le 0.8\mu m$ hoặc thấp hơn) để ngăn ngừa sự bám dính.
• Màng ngăn cũng làm từ các vật liệu tiêu chuẩn vệ sinh như PTFE, EPDM.

Mục đích sử dụng chính:

• Xả đáy bồn/tank: Đây là chức năng chính. Van cho phép xả toàn bộ hoặc một phần lưu chất ra khỏi bồn một cách hiệu quả, không để lại cặn bẩn.
• Lấy mẫu: Nhờ thiết kế không góc chết, van này rất lý tưởng để lấy mẫu đại diện từ đáy bồn, đảm bảo mẫu không bị nhiễm bẩn từ các khu vực đọng.
• Rửa CIP/SIP hiệu quả: Thiết kế đặc biệt giúp dung dịch vệ sinh và hơi nước tiệt trùng có thể tiếp cận mọi ngóc ngách, đảm bảo quá trình vệ sinh và tiệt trùng bồn/tank diễn ra hoàn hảo.

Kiểu điều khiển:

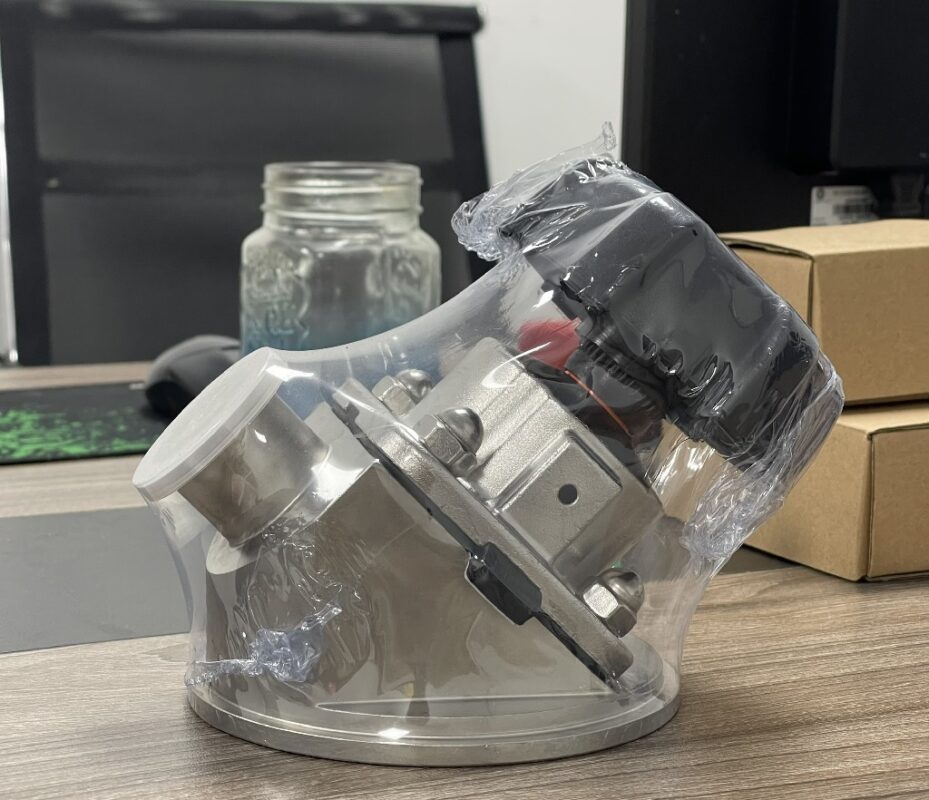

• Có thể là thủ công (tay quay) như trong hình ảnh bạn cung cấp.
• Hoặc khí nén cho các hệ thống tự động hóa.

Kiểu kết nối:

• Phần kết nối với bồn thường là hàn (welding) để tạo ra một mối nối liền mạch và không có kẽ hở.

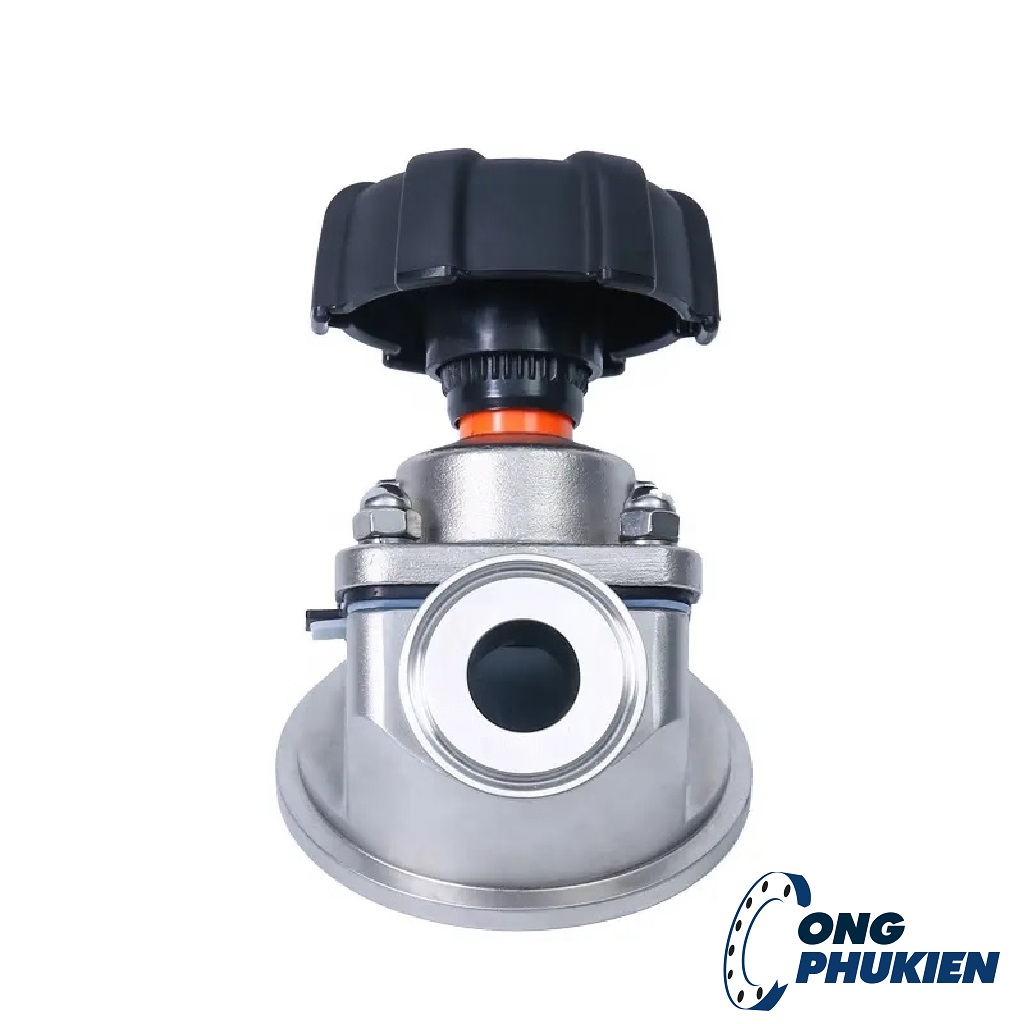

• Phần đầu ra thường là kẹp (clamp) để dễ dàng kết nối với đường ống xả hoặc thiết bị lấy mẫu.

4. Ưu điểm

Về cấu tạo và hiệu năng:

• Thiết kế góc nghiêng giúp xả sạch toàn bộ chất lỏng và cặn lắng
• Sử dụng màng kín – ngăn dòng ngược, không có điểm chết, không tồn dư
• Dễ tháo lắp, bảo trì – đặc biệt với dạng kết nối clamp
• Cho phép nâng cấp sang điều khiển khí nén hoặc điện nếu cần tự động hóa

Về vật liệu và độ bền:

• Inox 316L chống ăn mòn, đáp ứng tiêu chuẩn GMP – FDA
• Màng van đạt chuẩn y tế, có thể sử dụng với các hóa chất làm sạch CIP
• Độ bền cao trong môi trường nhiệt độ và áp suất biến động

5. Ứng dụng

• Ngành thực phẩm: bồn chứa sữa, nước ép, siro cần xả sạch hoàn toàn
• Ngành dược phẩm – mỹ phẩm: xả triệt để để tránh nhiễm chéo giữa các mẻ
• CIP – SIP: ứng dụng xả dung dịch tẩy rửa, tiệt trùng trong quy trình vệ sinh
• Bồn lên men – phản ứng sinh học: rút cặn men hoặc tạp chất cuối chu trình

6. Lưu ý khi sử dụng

• Luôn lắp đúng hướng van, theo chỉ dẫn chiều nghiêng của nhà sản xuất
• Chọn loại kết nối phù hợp với thiết kế đáy bồn: clamp hay hàn
• Kiểm tra định kỳ màng van – là bộ phận dễ hỏng khi tiếp xúc liên tục với chất lỏng
• Nếu sử dụng điều khiển khí nén, nên lắp thêm bộ giới hạn hành trình hoặc van điện từ để tránh quá áp
• Không dùng cho các loại chất lỏng ăn mòn mạnh nếu không có lớp phủ thích hợp
