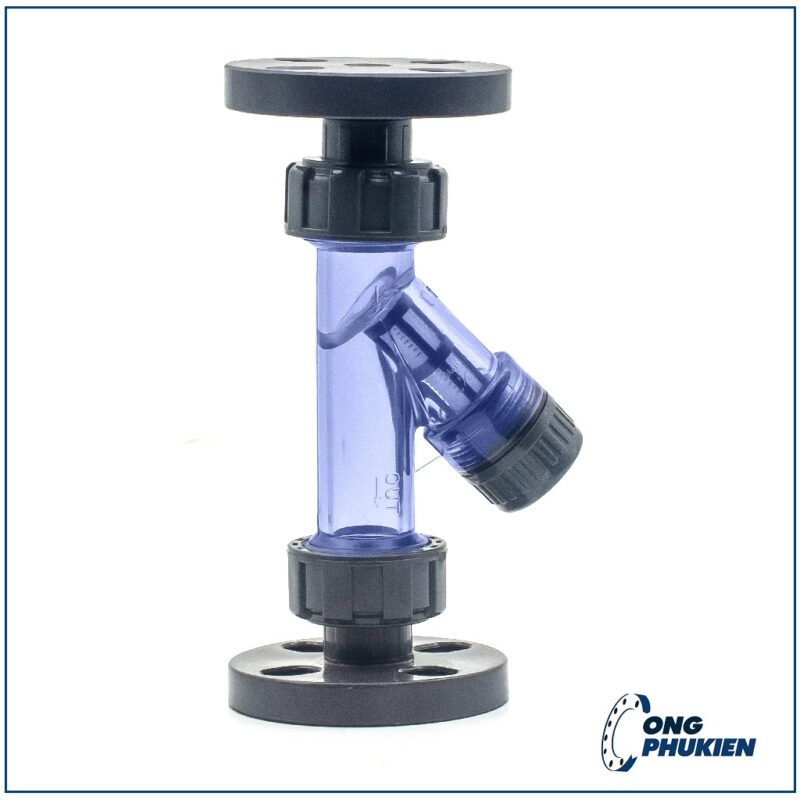

Y lọc nhựa mặt bích

Giới thiệu Y lọc nhựa mặt bích

Y lọc nhựa mặt bích là một dòng thiết bị lọc rác sơ cấp trong hệ thống đường ống công nghiệp, có kết nối bằng mặt bích thay vì ren, giúp tăng độ chắc chắn và độ kín khi làm việc ở hệ thống có áp lực trung bình. Loại y lọc này thường được chế tạo bằng nhựa kỹ thuật (PVC, uPVC, CPVC hoặc PP) kết hợp lưới lọc bằng inox hoặc nhựa chịu lực.

So với Y lọc ren, Y lọc mặt bích phù hợp hơn trong các hệ thống công nghiệp quy mô lớn, nơi cần kết nối bền vững, tháo lắp dễ dàng bằng bu lông, đồng thời tăng độ ổn định khi vận hành lâu dài.

Xem thêm toàn bộ: Y lọc nhựa

Cấu tạo

Y lọc nhựa mặt bích gồm 4 thành phần chính:

Thân van (Body)

• Làm từ nhựa kỹ thuật (thường là uPVC, PVC hoặc PP), có dạng chữ Y.
• Hai đầu kết nối bằng mặt bích đúc liền thân, có thể bắt bu lông với mặt bích ống.

Lưới lọc (Filter Screen)

• Gắn bên trong nhánh nghiêng của thân van.
• Chất liệu: inox 304, inox 316 hoặc nhựa kỹ thuật (ABS, PP) tùy nhu cầu.
• Lưới có thể tháo rời để vệ sinh hoặc thay thế.

Nắp xả đáy (Drain Cap)

• Nắp ren hoặc bắt vít tại đáy nhánh nghiêng.
• Một số dòng có van xả đáy nhanh dạng tay vặn, thuận tiện tháo cặn.

Ron làm kín (Gasket)

• Được đặt tại các mặt tiếp xúc, đảm bảo kín khí/nước trong điều kiện áp lực làm việc.

Thông số kỹ thuật

Ưu điểm

Ưu điểm vật liệu nhựa:

• Chống ăn mòn, không gỉ, thích hợp môi trường nước, nước thải, hóa chất trung tính.
• Nhẹ, dễ thi công, đặc biệt khi sử dụng ở đường ống trên cao hoặc hệ thống lớn.
• Dễ dàng vệ sinh, bảo trì, giá thành rẻ hơn kim loại.

Ưu điểm thiết kế mặt bích:

• Kết nối chắc chắn, độ kín cao, thích hợp hệ thống có áp lực hoặc rung động.
• Lắp ráp, thay thế nhanh chỉ bằng việc tháo bu lông – không cần vặn ren.
• Dễ đồng bộ với các hệ thống công nghiệp có chuẩn mặt bích đồng nhất.

Ưu điểm sử dụng:

• Giúp bảo vệ máy bơm, van điều khiển, đồng hồ áp khỏi rác thô, tránh tắc nghẽn.
• Có thể lắp trước cụm lọc tinh hoặc van tự động để giảm tắc cặn.
• Dễ vệ sinh nhờ nắp đáy tháo được hoặc tích hợp van xả rác nhanh.

Bảng so sánh lọc y nhựa mặt bích với loại lắp rắc co

Ứng dụng

• Hệ thống xử lý nước công nghiệp – nước thải: lắp ở đầu vào để lọc sơ cấp.
• Trạm bơm cấp nước quy mô lớn, công trình xây dựng hạ tầng.
• Hệ thống lọc nước hồ cá Koi, bể bơi chuyên nghiệp.
• Nhà máy sản xuất thực phẩm – nước giải khát sử dụng nước sạch qua lọc sơ.
• Ngành hóa chất nhẹ và trung tính: lọc sơ cấp các chất lỏng không ăn mòn cao.

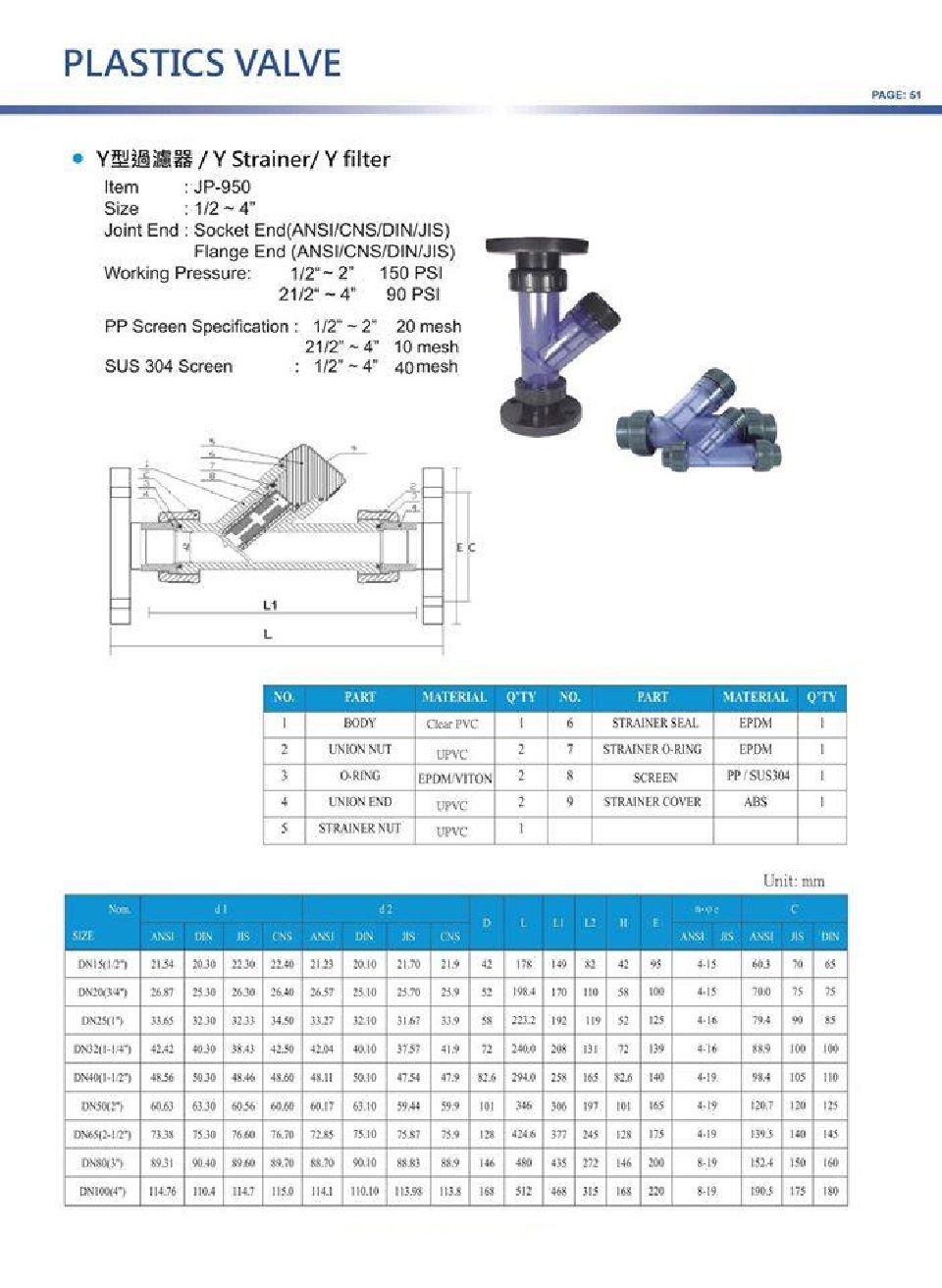

Catalogue

Lưu ý khi sử dụng

• Chọn đúng tiêu chuẩn mặt bích (JIS, DIN, ANSI) để khớp với đường ống hiện tại.
• Sử dụng ron cao su hoặc PTFE phù hợp để tăng độ kín khi siết bu lông.
• Không dùng cho môi trường axit mạnh hoặc kiềm mạnh nếu không phải loại PP hoặc CPVC.
• Vệ sinh lưới lọc định kỳ, kiểm tra ron định kỳ để tránh rò rỉ nước.
• Lắp theo chiều dòng chảy chỉ định trên thân van, tránh lắp ngược.
• Siết đều bu lông theo đường chéo để tránh vênh mặt bích và rò rỉ.
