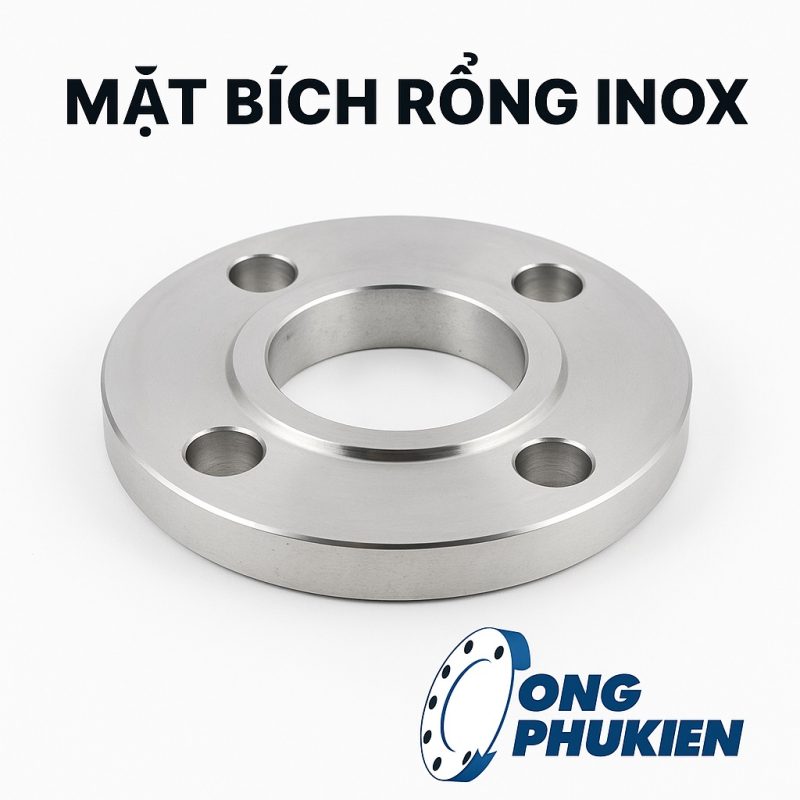

Mặt bích rỗng inox

12.700 ₫

Danh mục: Mặt bích inox, Mặt bích rỗng

THÔNG SỐ KỸ THUẬT

📏 Loại bích: Bích rỗng (Slip-on flange)

🧱 Vật liệu: Inox 201, 304, 316

📐 Kích thước: DN15 – DN1000

⚙️ Tiêu chuẩn: JIS 10K, DIN PN16, ANSI 150LB, BS 4504

🔩 Kiểu kết nối: Hàn lồng ống

🧪 Ứng dụng: Dẫn nước, khí, hơi, hóa chất, thực phẩm

🏬 Kho hàng: Có sẵn tại Hà Nội & TP.HCM

Liên hệ ngay Gọi điện trực tiếp

THÔNG TIN SẢN PHẨM

1. Giới thiệu

Mặt bích rỗng inox – hay còn gọi là Slip-on flange – là dạng mặt bích có lỗ tròn ở giữa, cho phép lồng ống qua và hàn vòng mép ngoài. Thiết kế này giúp quá trình lắp đặt trở nên đơn giản, nhanh chóng và phổ biến nhất trong hệ thống ống công nghiệp hiện nay.

Sản phẩm được chế tạo từ inox 201, 304, 316 – tương thích các hệ thống từ phổ thông đến chịu ăn mòn cao. Đồng thời, tuân thủ các chuẩn JIS, DIN, ANSI và BS 4504.

2. Cấu tạo & Ưu điểm nổi bật

Cấu tạo: đĩa tròn có lỗ giữa, viền lỗ được gia công mịn để hàn vào đầu ống
Hàn nhanh chóng: chỉ cần hàn một vòng ngoài, không cần căn tâm quá kỹ như bích hàn cổ
Chi phí thấp: giá thành tốt, dễ gia công và thay thế
Linh hoạt tiêu chuẩn: lắp được vào thiết bị có mặt bích chuẩn JIS/DIN/ANSI/BS
Vật liệu đa dạng: từ inox 201 (kinh tế) đến inox 316 (ăn mòn cao)

3. Bảng kích thước mặt bích rỗng inox thông dụng (JIS 10K)

Kích thước	Đường kính ngoài (OD)	Đường kính lỗ tâm (ID)	Số lỗ	PCD (mm)
DN15	65 mm	21.7 mm	4	50
DN20	75 mm	27.2 mm	4	60
DN25	85 mm	34.0 mm	4	70
DN32	100 mm	42.7 mm	4	80
DN40	105 mm	48.6 mm	4	85
DN50	120 mm	61.1 mm	4	90
DN80	150 mm	89.1 mm	4	120
DN100	175 mm	114.3 mm	8	140
DN150	240 mm	165.2 mm	8	200
DN200	280 mm	216.3 mm	8	240

📌 Tham khảo đầy đủ hơn tại: Kích thước mặt bích các loại

4. Ứng dụng thực tế

Kết nối đường ống trong hệ thống nước – khí – hơi nóng
Nhà máy thực phẩm – hóa chất – xử lý nước
Công trình PCCC, hệ thống kỹ thuật cơ điện
Lắp cùng van, đồng hồ, ống inox, phụ kiện hàn ren

5. Lưu ý khi sử dụng

Cần xác định đúng tiêu chuẩn (JIS/DIN/ANSI) để khớp thiết bị
Đối với hóa chất mạnh, nên ưu tiên inox 316
Không nhầm lẫn với bích mù hay bích hàn cổ (khác hoàn toàn về chức năng và kết nối)

6. Câu hỏi thường gặp (FAQ)

❓ Mặt bích rỗng có tái sử dụng được không?
✅ Có thể, nếu không bị cong vênh hoặc ăn mòn tại mép hàn.

❓ Slip-on flange khác gì so với bích hàn cổ?
✅ Slip-on hàn một lớp bên ngoài ống, còn bích hàn cổ phải hàn xuyên suốt phần cổ nối và yêu cầu căn tâm chính xác hơn.

❓ Có thể dùng bích rỗng inox trong hệ thống áp cao không?
✅ Có thể, nhưng nên chọn loại dày hơn hoặc cân nhắc bích hàn cổ cho an toàn tối đa.
