Van bướm vi sinh tay rút

1. Giới thiệu Van bướm vi sinh tay rút

Van bướm vi sinh tay rút là dòng van chuyên dụng trong hệ thống vi sinh, được trang bị tay gạt dạng rút đa nấc – cho phép điều chỉnh và cố định góc mở van ở nhiều mức khác nhau. Khác với tay kẹp hoặc tay quay, van tay rút giúp người vận hành dễ dàng kiểm soát lưu lượng dòng chảy trong đường ống với độ chính xác cao.

Van được làm từ inox vi sinh 304 hoặc 316L, đạt tiêu chuẩn 3A, DIN, ISO, SMS, bề mặt nhẵn bóng, không bám cặn và đáp ứng các yêu cầu nghiêm ngặt trong ngành thực phẩm, dược phẩm, nước sạch, mỹ phẩm…

2. Thông số kỹ thuật

3. Phân loại

Van bướm vi sinh này là dòng van chuyên dụng trong các ngành yêu cầu độ sạch cao như thực phẩm, dược phẩm, vi sinh, với ưu điểm dễ vận hành và bảo trì. Dựa theo hình thức kết nối với đường ống, loại van này được chia làm ba dạng chính:

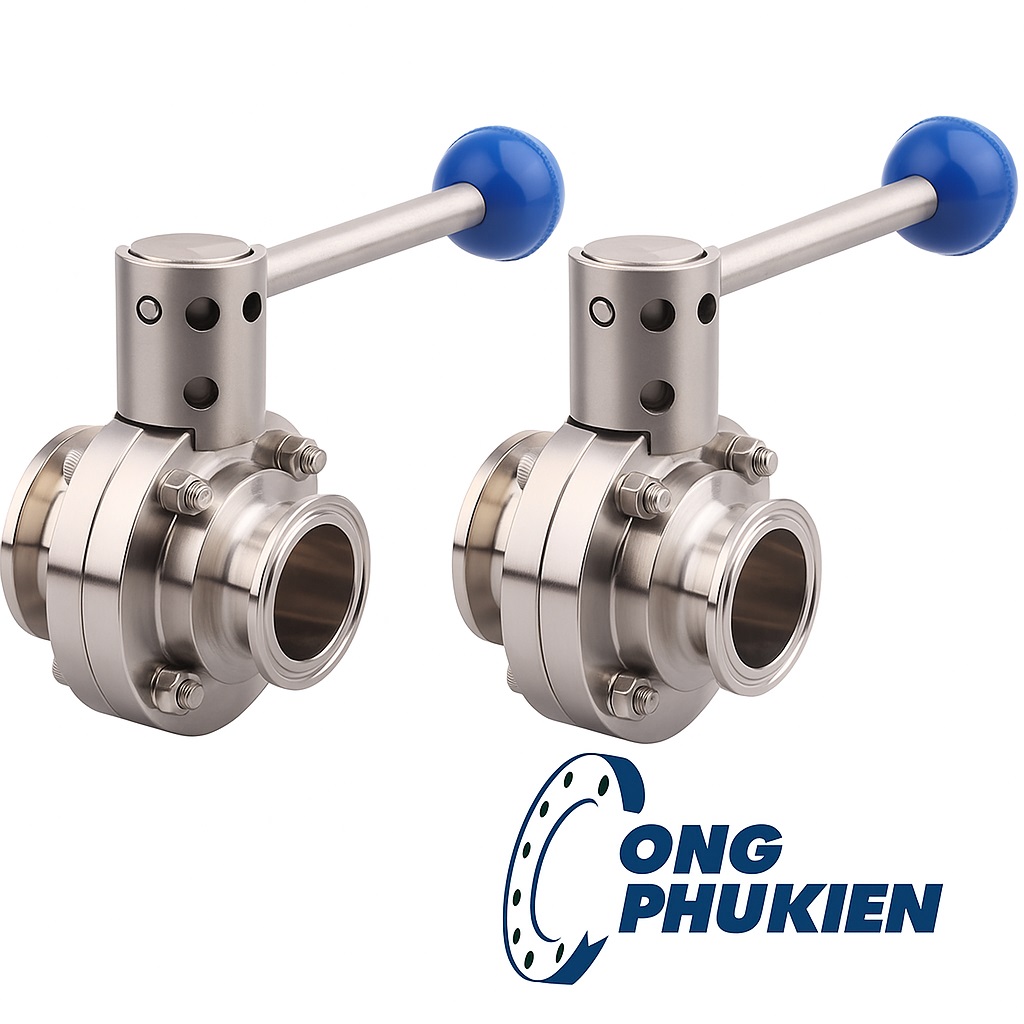

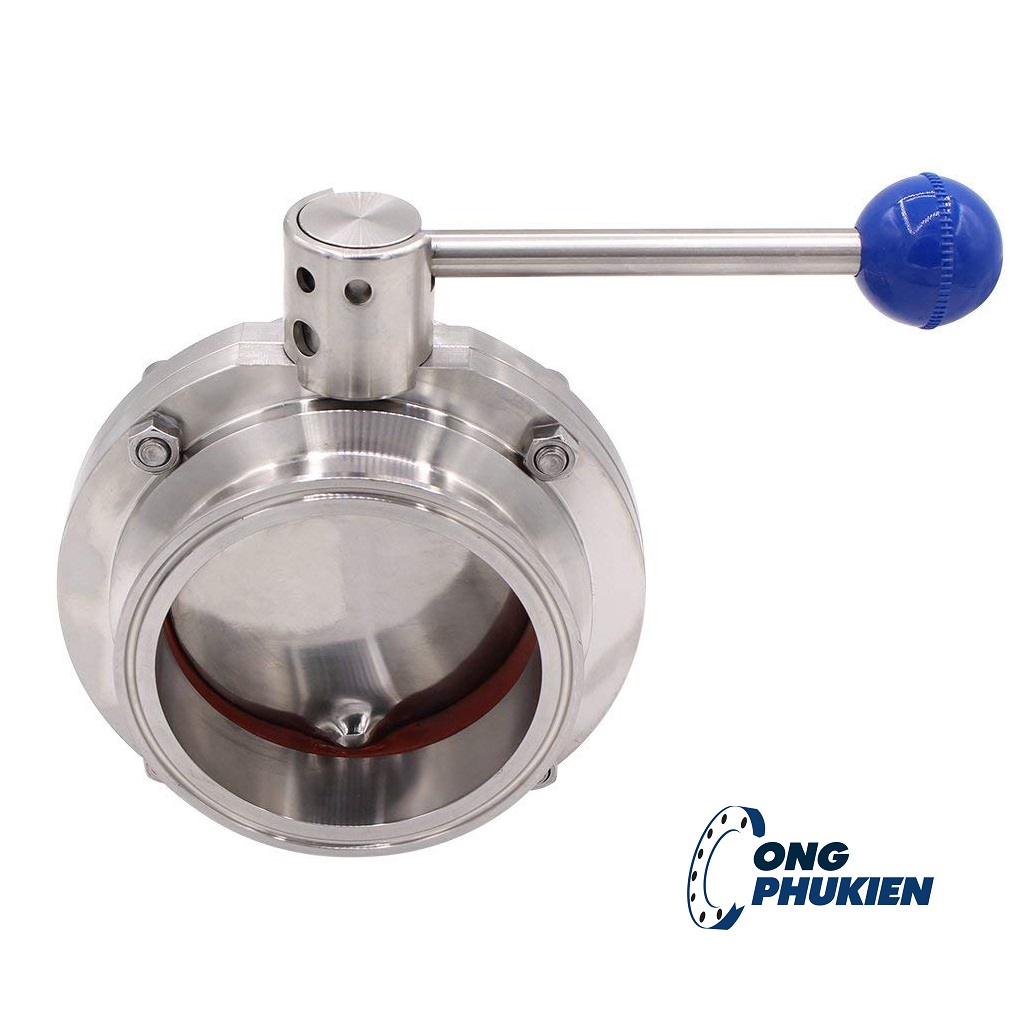

Van bướm vi sinh tay rút dạng Clamp

Sử dụng kết nối nhanh bằng khớp Clamp, thường là Tri-Clamp hoặc SMS Clamp. Loại kết nối này giúp tháo lắp cực kỳ nhanh chóng, dễ dàng kiểm tra, bảo trì và vệ sinh tại chỗ (CIP/SIP). Đây là dạng kết nối phổ biến nhất cho van bướm vi sinh tay rút trong các hệ thống sản xuất thực phẩm, đồ uống và mỹ phẩm.

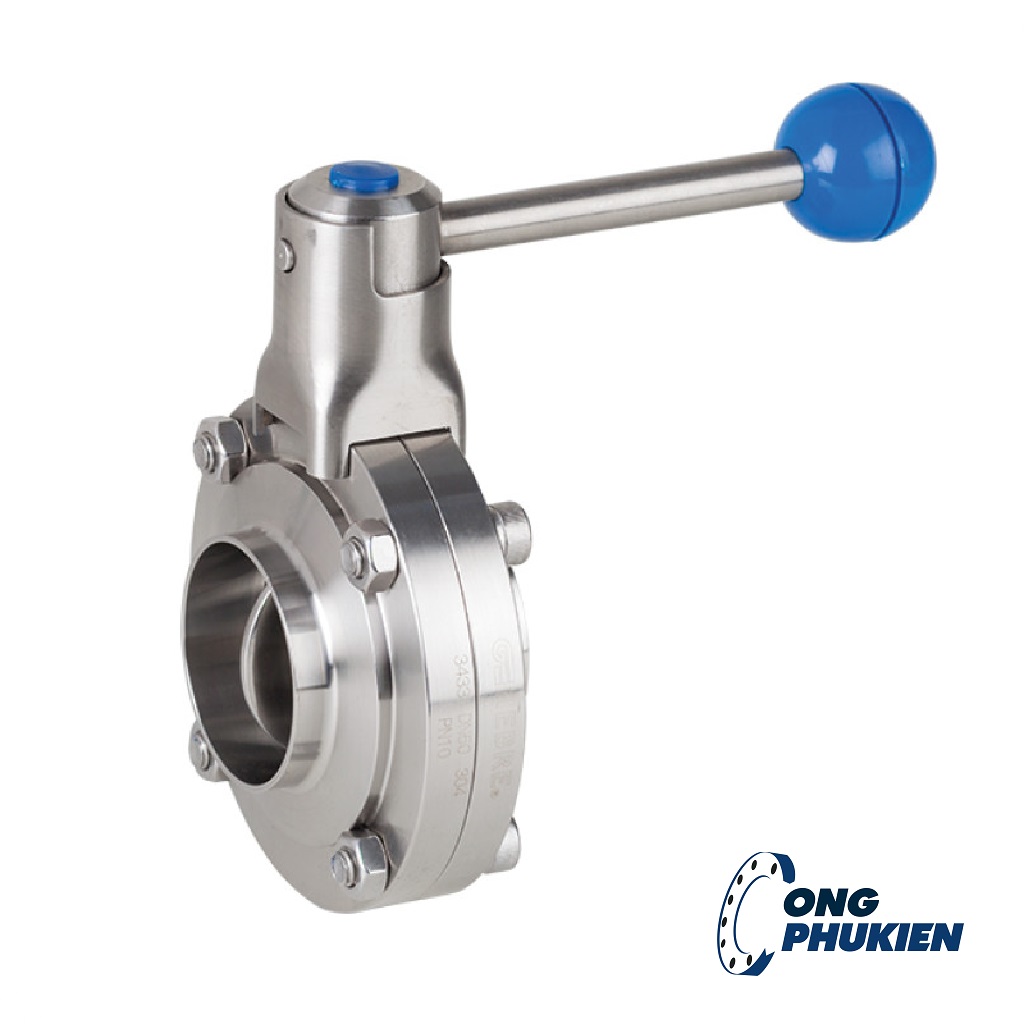

Van bướm vi sinh tay rút dạng hàn

Có hai đầu được thiết kế để hàn trực tiếp vào đường ống inox vi sinh. Ưu điểm của loại này là độ kín khít tuyệt đối, không có điểm nối tháo rời, rất phù hợp với các hệ thống khép kín, yêu cầu cao về độ sạch, độ bền và khả năng chịu áp lực lớn.

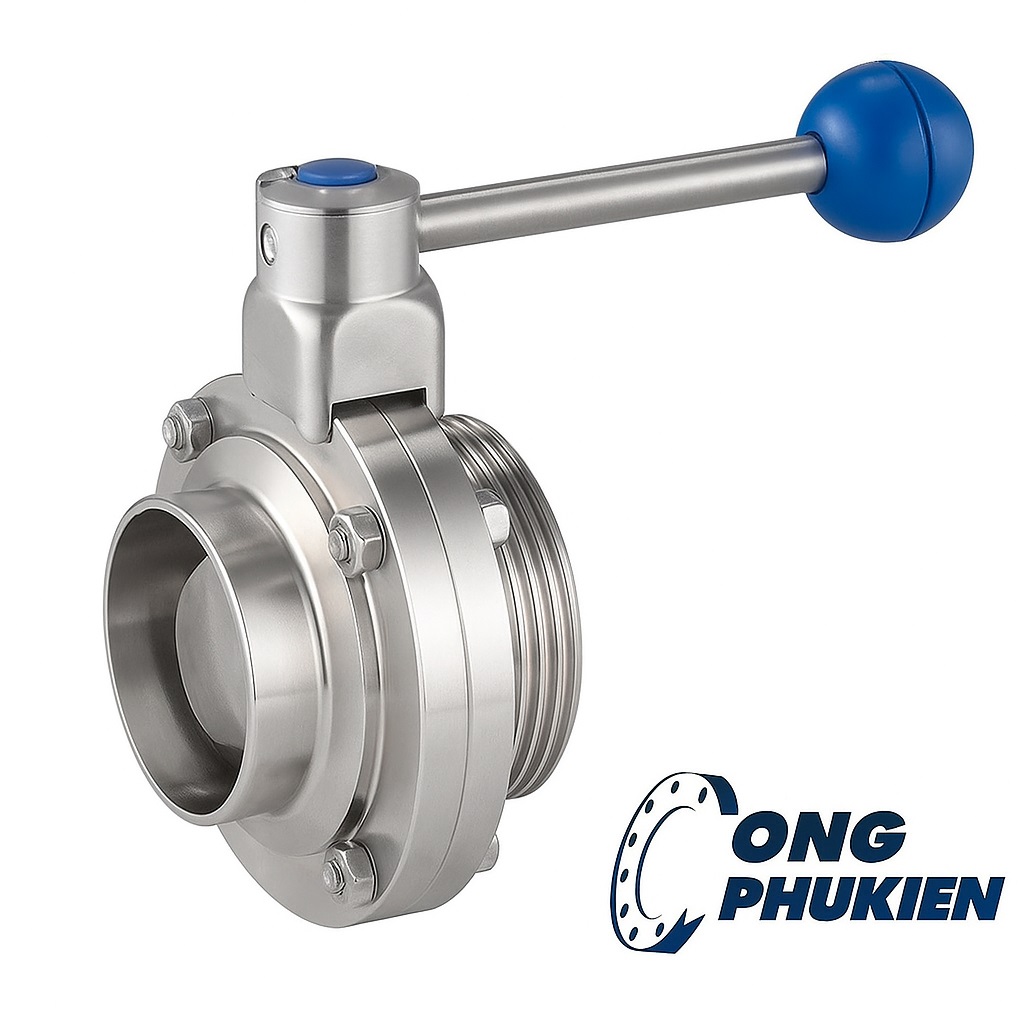

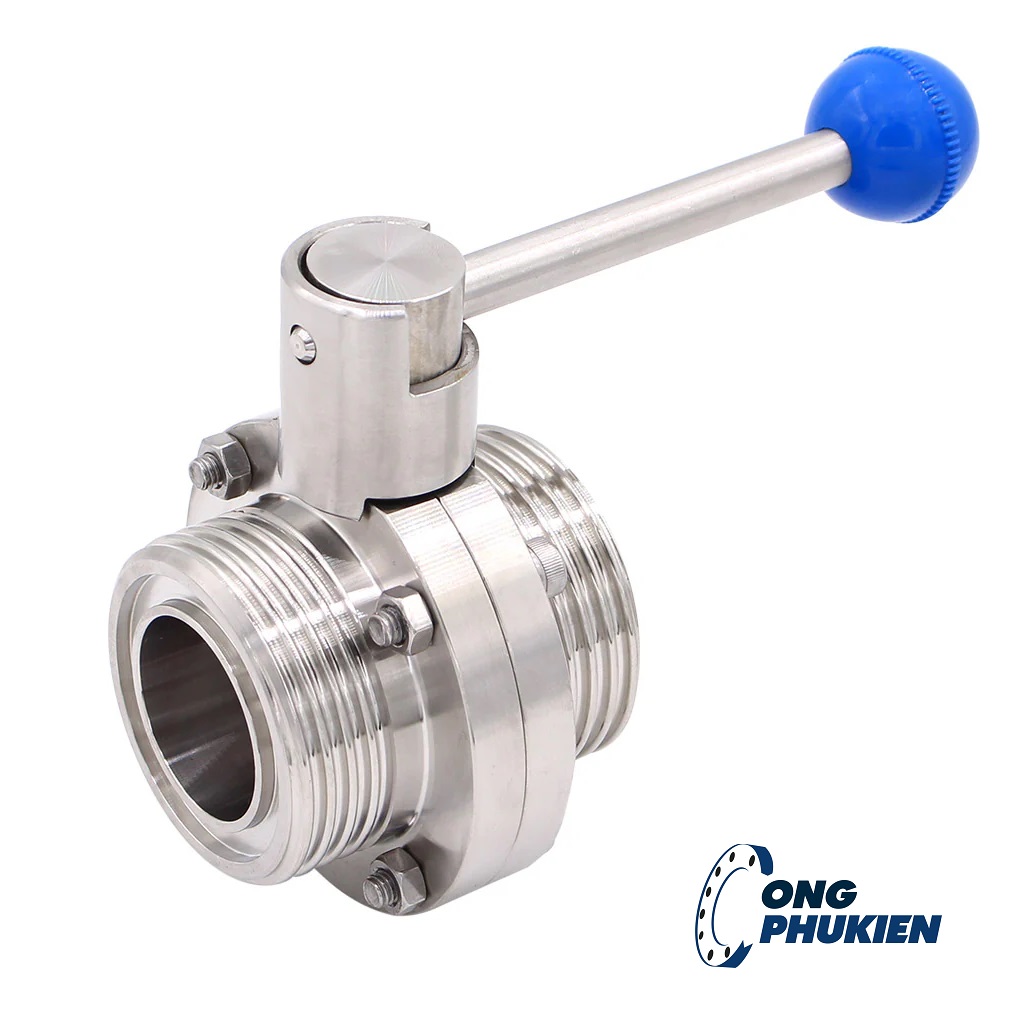

Van bướm vi sinh tay rút dạng ren

Có kết nối bằng ren ngoài hoặc ren trong theo các tiêu chuẩn phổ biến như DIN hoặc SMS. Loại van này cho phép tháo lắp dễ dàng mà không cần hàn, phù hợp với các hệ thống nhỏ lẻ, có yêu cầu thay thế, di chuyển hoặc kiểm tra thường xuyên.

4. Ưu điểm nổi bật

Về cấu tạo điều khiển tay rút:

• Cho phép điều chỉnh nhiều mức mở – tiện điều tiết lưu lượng
• Có chốt gài an toàn, không bung tay khi van hoạt động áp suất cao
• Phù hợp cho dây chuyền cần thao tác thường xuyên – liên tục

Về thiết kế và vật liệu:

• Inox vi sinh tiêu chuẩn cao – bền, sáng bóng, dễ vệ sinh
• Cánh van thiết kế vi sinh, chống nhiễm khuẩn – lý tưởng cho ngành dược
• Gioăng có thể thay thế linh hoạt, tối ưu chi phí bảo trì

5. So sánh van bướm kiểu tay rút với kiểu tay kẹp – bóp

Dưới đây là bảng so sánh chi tiết giữa Van Bướm Vi sinh Tay Rút và Van Bướm Vi sinh Tay Kẹp – Bóp, tập trung vào cơ chế vận hành đặc trưng của từng loại:

6. Ứng dụng

Van bướm vi sinh tay rút được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu cao về độ sạch và an toàn như:

• Ngành thực phẩm & đồ uống: Dùng trong hệ thống chiết rót sữa, nước ép, nước giải khát, bia, rượu… đảm bảo tiêu chuẩn vệ sinh cao, dễ vệ sinh nội tuyến (CIP/SIP).
• Ngành dược phẩm & mỹ phẩm: Lắp đặt trong hệ thống sản xuất thuốc, dung dịch sát khuẩn, mỹ phẩm dạng lỏng, nơi yêu cầu môi trường vô trùng.
• Ngành vi sinh, công nghệ sinh học: Ứng dụng trong hệ thống lên men, bồn phản ứng vi sinh, dây chuyền cấy men… nơi kiểm soát dòng chảy chính xác và vệ sinh tuyệt đối là yêu cầu bắt buộc.
• Các dây chuyền tự động hóa: Van tay rút dễ thao tác, đóng/mở nhanh, phù hợp với các hệ thống sản xuất bán tự động hoặc điều chỉnh bằng tay.

6. Lưu ý khi sử dụng

Để đảm bảo độ bền, hiệu suất và an toàn vệ sinh khi sử dụng van bướm vi sinh tay rút, người dùng cần lưu ý các điểm sau:

1. Lắp đặt đúng chiều dòng chảy: Dù van bướm có thể lắp đối xứng, nhưng nên theo hướng mũi tên trên thân (nếu có) để đảm bảo lực tác động đồng đều và tăng độ bền gioăng.

2. Không siết quá chặt tay gạt: Cơ cấu tay rút được thiết kế để đóng/mở nhanh bằng thao tác thủ công, không nên dùng lực quá mạnh làm biến dạng cơ khí hoặc hỏng trục.

3. Vệ sinh định kỳ: Van dùng trong môi trường vi sinh, thực phẩm cần được vệ sinh thường xuyên bằng CIP/SIP hoặc tháo rửa thủ công để tránh tích tụ cặn, vi khuẩn.

4. Không sử dụng cho môi trường có hạt cứng hoặc hóa chất ăn mòn mạnh: Van vi sinh thường làm từ inox 304 hoặc 316, gioăng EPDM/Silicone nên chỉ phù hợp với môi chất sạch, không mài mòn. Tránh dùng cho hệ thống có tạp chất lớn hoặc axit/kiềm đậm đặc.

5. Kiểm tra gioăng định kỳ: Gioăng cao su chịu trách nhiệm làm kín, cần kiểm tra theo chu kỳ để thay thế nếu phát hiện nứt, xơ cứng hoặc bị mòn.

6. Tránh va đập mạnh khi vận hành: Tuy van được làm bằng inox nhưng cấu trúc mỏng, chính xác, vì vậy nên tránh va chạm, đập mạnh vào thân van trong quá trình tháo lắp hay bảo trì.

7. Bảo quản nơi khô ráo, sạch sẽ khi chưa sử dụng: Đặc biệt với van vi sinh chưa lắp đặt, cần bọc kín tránh bụi, vi khuẩn, và không để ở nơi ẩm mốc có thể gây oxy hóa hoặc ảnh hưởng đến gioăng.
