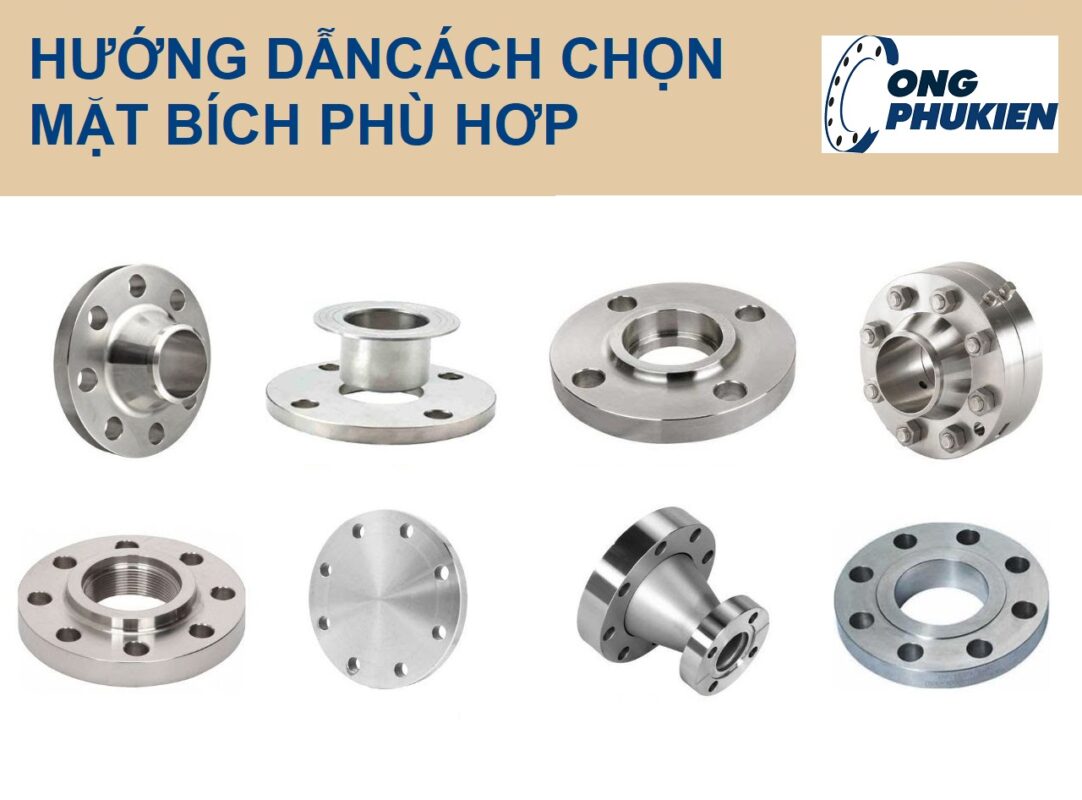

Cách chọn mặt bích phù hợp

Việc lựa chọn mặt bích đúng loại, đúng vật liệu và đúng thông số kỹ thuật là yếu tố then chốt đảm bảo an toàn, hiệu quả và tuổi thọ cho bất kỳ hệ thống đường ống công nghiệp nào. Một lựa chọn sai lầm không chỉ gây rò rỉ mà còn có thể dẫn đến hỏng hóc nghiêm trọng, gây nguy hiểm cho con người và thiệt hại tài sản. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách chọn mặt bích dựa trên ba yếu tố quan trọng nhất: vật liệu, tiêu chuẩn và áp lực.

Xem toàn bộ: Mặt bích

Lựa Chọn mặt bích dựa trên vật liệu

Vật liệu của mặt bích phải tương thích với môi chất (chất lỏng, khí) đi qua đường ống, nhiệt độ và điều kiện môi trường bên ngoài.

Các loại vật liệu phổ biến và ứng dụng:

Thép Carbon (Carbon Steel):

• Ký hiệu phổ biến: ASTM A105 (rèn), ASTM A350 LF2 (rèn, cho nhiệt độ thấp).
• Đặc điểm: Giá thành tương đối thấp, độ bền cơ học tốt, chịu được áp suất và nhiệt độ cao (A105) hoặc thấp (A350 LF2).
• Ứng dụng: Rộng rãi trong các ngành công nghiệp dầu khí, hóa chất, nhà máy điện, hệ thống cấp thoát nước thông thường.
• Hạn chế: Dễ bị ăn mòn trong môi trường ẩm ướt hoặc hóa chất.

Xem toàn bộ: Mặt bích thép

Thép Hợp Kim (Alloy Steel):

• Ký hiệu phổ biến: ASTM A182 F11, F22, F91.
• Đặc điểm: Bổ sung các nguyên tố như Crom (Cr), Molypden (Mo) để tăng cường khả năng chịu nhiệt độ cao, áp suất cao và chống ăn mòn.
• Ứng dụng: Lò hơi, nhà máy điện, hệ thống hơi nước siêu nhiệt, các ứng dụng yêu cầu độ bền cao ở nhiệt độ vận hành liên tục.

Thép Không Gỉ (Stainless Steel):

• Ký hiệu phổ biến: ASTM A182 F304/304L, A182 F316/316L.
• Đặc điểm: Khả năng chống ăn mòn vượt trội, đặc biệt trong môi trường hóa chất, axit, nước mặn. 316/316L có khả năng chống rỗ và kẽ hở ăn mòn tốt hơn 304/304L do có Molypden.
• Ứng dụng: Ngành thực phẩm, dược phẩm, hóa chất ăn mòn, hàng hải, môi trường có độ ẩm cao, hệ thống nước sạch.

Xem toàn bộ: Mặt bích inox

Các vật liệu đặc biệt khác:

• Duplex/Super Duplex Stainless Steel (ví dụ: A182 F51, F53, F55): Độ bền cao hơn thép không gỉ thông thường, khả năng chống ăn mòn ứng suất và ăn mòn rỗ tốt. Dùng trong môi trường rất ăn mòn như nước biển, axit sulfuric.
• Nickel Alloys (ví dụ: Inconel, Hastelloy, Monel): Dùng cho các ứng dụng cực kỳ khắc nghiệt về nhiệt độ, áp suất và hóa chất siêu ăn mòn.
• Gang (Cast Iron): Thường dùng cho các hệ thống áp suất thấp, nhiệt độ không cao (ví dụ: hệ thống nước thải, một số ứng dụng HVAC).

Nguyên tắc lựa chọn vật liệu:

• Tương thích hóa học: Vật liệu phải không phản ứng với môi chất dẫn qua ống.
• Chịu nhiệt độ: Vật liệu phải giữ được tính chất cơ học ở nhiệt độ vận hành cao nhất và thấp nhất.
• Chịu ăn mòn: Nếu môi trường hoặc môi chất có tính ăn mòn, cần chọn vật liệu có khả năng chống ăn mòn tương ứng.
• Chi phí: Cân bằng giữa yêu cầu kỹ thuật và ngân sách.

Lựa Chọn mặt bích Dựa Trên Tiêu Chuẩn

Việc tuân thủ các tiêu chuẩn quốc tế là bắt buộc để đảm bảo khả năng tương thích và an toàn khi kết nối các bộ phận từ các nhà sản xuất khác nhau. Các tiêu chuẩn quy định kích thước, cấp áp suất, vật liệu, dung sai và kiểu bề mặt.

Các tiêu chuẩn phổ biến nhất:

ASME B16.5 (Mỹ):

• Phạm vi: Mặt bích đường ống và phụ kiện mặt bích có kích thước từ NPS 1/2 inch đến NPS 24 inch.
• Cấp áp suất: Class 150, 300, 400, 600, 900, 1500, 2500.
• Bề mặt: Phổ biến nhất là Raised Face (RF) và Ring Type Joint (RTJ). Flat Face (FF) cũng có.
• Ứng dụng: Rất phổ biến toàn cầu trong ngành dầu khí, hóa chất, điện năng.

ASME B16.47 (Mỹ):

• Phạm vi: Mặt bích thép đường ống có kích thước lớn hơn, từ NPS 26 inch đến NPS 60 inch.
• Phân loại: Series A (MSS SP-44) và Series B (API 605). Series A thường nặng hơn và dày hơn Series B.
• Cấp áp suất: Class 150, 300, 400, 600, 900.
• Ứng dụng: Các đường ống dẫn lớn trong nhà máy điện, đường ống dẫn khí.

EN 1092-1 (Châu Âu – thay thế DIN):

• Phạm vi: Mặt bích thép và hợp kim niken.
• Cấp áp suất: PN6, PN10, PN16, PN25, PN40, PN63, PN100 (PN là áp suất danh định tính bằng bar).
• Bề mặt: Phổ biến là Type B1 (Raised Face) và Type A (Flat Face).
• Ứng dụng: Phổ biến ở Châu Âu, Trung Đông, và một số khu vực khác.

JIS (Nhật Bản):

• Phạm vi: Mặt bích thép và gang.
• Cấp áp suất: 2K, 5K, 10K, 16K, 20K, 30K, 40K, 63K. (K là kilogram lực trên một centimet vuông).
• Ứng dụng: Chủ yếu ở Nhật Bản và các nước có ảnh hưởng từ công nghệ Nhật.

Xem toàn bộ: Mặt bích JIS

Nguyên tắc lựa chọn tiêu chuẩn:

• Tính tương thích: Đảm bảo mặt bích được chọn có cùng tiêu chuẩn và cấp áp suất với các mặt bích hoặc thiết bị khác mà nó sẽ kết nối. Không trộn lẫn các tiêu chuẩn khác nhau (ví dụ: không nối mặt bích ASME với mặt bích DIN trừ khi có adapter chuyên dụng và được thiết kế đặc biệt).
• Yêu cầu dự án/khách hàng: Thường các dự án lớn sẽ có quy định rõ ràng về tiêu chuẩn phải tuân thủ.

Lựa Chọn Dựa Trên Áp lực và Nhiệt độ

Đây là yếu tố quan trọng nhất, quyết định khả năng chịu tải của mặt bích. Cấp áp suất của mặt bích không phải là áp suất tối đa mà nó có thể chịu được ở mọi nhiệt độ. Khả năng chịu áp suất của mặt bích sẽ giảm khi nhiệt độ vận hành tăng lên.

Cách xác định:

1. Xác định áp suất và nhiệt độ thiết kế của hệ thống: Đây là áp suất và nhiệt độ tối đa mà hệ thống sẽ gặp phải trong quá trình vận hành bình thường và các điều kiện bất thường.
2. Chọn vật liệu phù hợp: Dựa trên nhiệt độ và môi chất, chọn loại vật liệu mặt bích thích hợp.
3. Tham khảo bảng áp suất-nhiệt độ (P-T rating tables): Mỗi tiêu chuẩn (ASME, EN, JIS) và mỗi vật liệu sẽ có các bảng biểu chi tiết về mối quan hệ giữa áp suất chịu đựng và nhiệt độ. Bạn phải chọn một cấp áp suất (Class/PN/K) sao cho tại nhiệt độ vận hành cao nhất, áp suất cho phép của mặt bích vẫn lớn hơn hoặc bằng áp suất thiết kế của hệ thống.

Ví dụ: Một mặt bích Class 150 A105 có thể chịu được 285 psi ở 100°F (38°C), nhưng khả năng chịu áp lực của nó sẽ giảm xuống chỉ còn khoảng 75 psi khi nhiệt độ lên đến 800°F (427°C).

Nguyên tắc lựa chọn áp lực:

• Áp suất thiết kế ≤ Áp suất cho phép của mặt bích tại nhiệt độ vận hành tối đa.
• Nhiệt độ thiết kế ≤ Nhiệt độ tối đa cho phép của vật liệu mặt bích.

Ứng dụng và Lợi ích của việc lựa chọn đúng mặt bích

Lựa chọn mặt bích chính xác mang lại nhiều lợi ích:

• An toàn vận hành: Ngăn ngừa rò rỉ, nổ vỡ do quá áp hoặc quá nhiệt.
• Đảm bảo hiệu suất hệ thống: Duy trì áp lực và dòng chảy ổn định, tránh thất thoát năng lượng.
• Tối ưu hóa chi phí: Tránh chi phí sửa chữa, thay thế do lựa chọn sai vật liệu hoặc thông số.
• Tuân thủ quy định: Đảm bảo hệ thống đáp ứng các tiêu chuẩn an toàn và môi trường.
• Dễ dàng bảo trì: Giúp quá trình lắp đặt, tháo dỡ và bảo trì diễn ra nhanh chóng, hiệu quả.

Các ngành công nghiệp như dầu khí, hóa chất, điện lực, xử lý nước, thực phẩm, dược phẩm đều phụ thuộc vào việc lựa chọn mặt bích đúng đắn để vận hành an toàn và hiệu quả.
