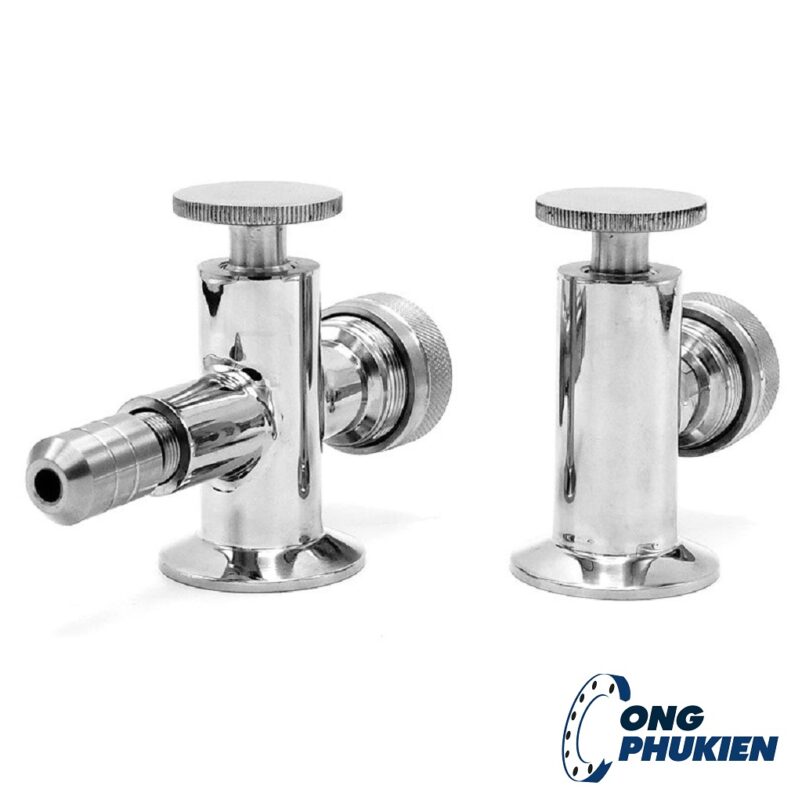

Van kính thuỷ inox vi sinh

1. Van kính thuỷ inox vi sinh là gì?

Van kính thủy inox vi sinh là thiết bị chuyên dụng cho phép người vận hành dễ dàng quan sát dòng chảy của chất lỏng bên trong hệ thống ống vi sinh đồng thời có thiết kế thêm chức năng lấy mẫu. Thiết kế kết hợp giữa van đóng mở và kính quan sát giúp kiểm tra trực quan chất lượng dòng chảy, màu sắc, độ trong hoặc các hiện tượng bất thường trong quy trình sản xuất.

Sản phẩm thường được sử dụng trong các nhà máy sữa, nước giải khát, dược phẩm, hóa mỹ phẩm… với yêu cầu vệ sinh nghiêm ngặt. Van được chế tạo từ inox vi sinh 304 hoặc 316L, kết nối clamp tiện lợi, dễ tháo lắp và vệ sinh.

Trong nhóm van inox vi sinh, van kính thủy là thiết bị đặc thù, kết hợp đồng thời chức năng điều tiết dòng chảy và giám sát hệ thống, đóng vai trò quan trọng trong vận hành và kiểm soát chất lượng.

2. Thông số kỹ thuật

3. Phân loại

Kết nối Clamp:

• Đặc điểm: Phổ biến nhất. Dùng kẹp để nối nhanh, dễ dàng tháo lắp, vệ sinh.
• Ứng dụng: Hầu hết các ngành thực phẩm, dược phẩm, hóa mỹ phẩm.

Kết nối Hàn:

• Đặc điểm: Hàn trực tiếp vào đường ống, tạo mối nối vĩnh cửu, kín khít hoàn toàn, không điểm chết.
• Ứng dụng: Hệ thống cố định, đòi hỏi độ vô trùng tuyệt đối (ví dụ: dược phẩm).

Kết nối Ren:

• Đặc điểm: Sử dụng ren để nối. Ít phổ biến trong ứng dụng vi sinh chính do có thể tạo khe hở, khó vệ sinh triệt để.
• Ứng dụng: Thường chỉ cho các hệ thố

4. Cấu tạo

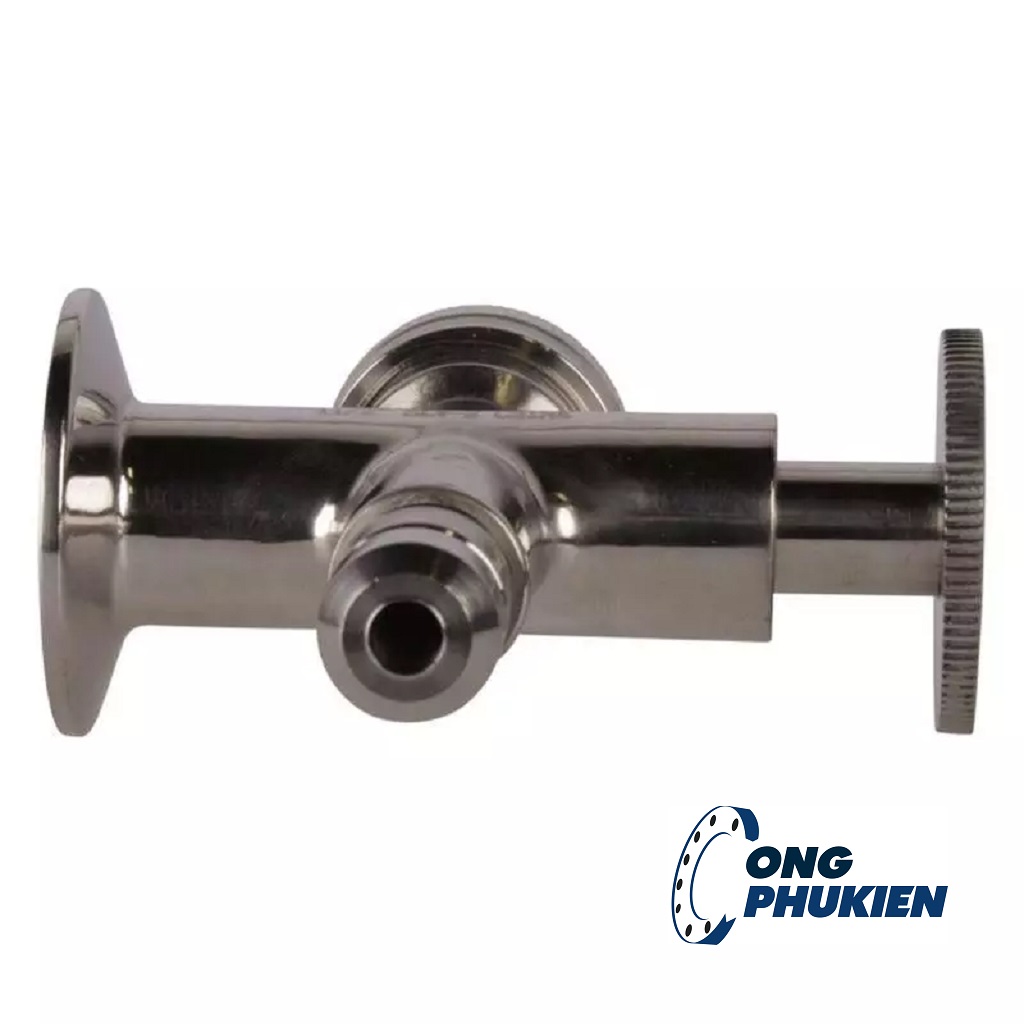

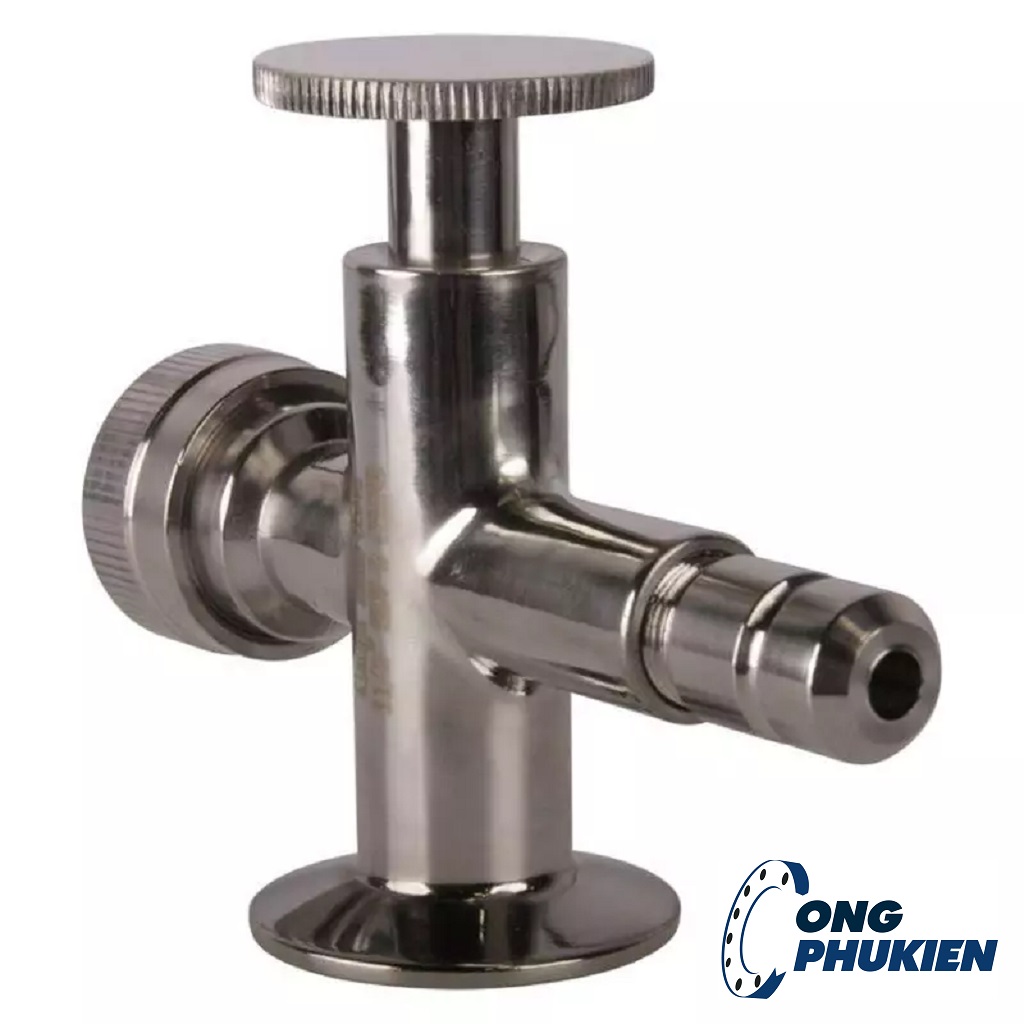

Van kính thủy lấy mẫu inox vi sinh là thiết bị tích hợp 2 chức năng chính: quan sát dòng chảy và lấy mẫu lưu chất, tất cả đều tuân thủ chuẩn vệ sinh cao.

Các bộ phận chính bao gồm:

Thân Van:

• Vật liệu: Inox 316L (hoặc 304L), bề mặt bên trong đánh bóng siêu mịn, thiết kế không góc chết để dễ vệ sinh.

Phần Kính Quan Sát:

• Vật liệu: Kính Borosilicate (chịu nhiệt, áp suất).
• Kiểu dáng: Thường là dạng trụ thẳng (cho tầm nhìn toàn cảnh) hoặc dạng cửa sổ (chắc chắn hơn).
• Làm kín: Gioăng (EPDM/Silicone/PTFE) và khung giữ kính.

Cổng Lấy Mẫu:

• Tích hợp: Một van lấy mẫu nhỏ (thường là van màng/diaphragm) được gắn trực tiếp trên thân van, thiết kế hạn chế không gian chết.
• Chức năng: Cho phép lấy mẫu vô trùng, đại diện.

Kết Nối Chính:

• Phổ biến nhất là Clamp (kẹp) để dễ tháo lắp, vệ sinh.
• Hoặc Hàn (Weld) cho hệ thống cố định, vô trùng tuyệt đối.

Nguyên lý: Quan sát dòng chảy qua kính, và khi cần thì mở van nhỏ để lấy mẫu.

5. Công dụng chính của Van Kính Thủy Inox Vi Sinh:

• Quan sát trực quan: Cho phép người vận hành nhìn thấy màu sắc, độ trong suốt, bọt khí, sự chảy đầy của lưu chất trong đường ống.
• Kiểm tra quy trình: Giúp kiểm tra xem quy trình vệ sinh (CIP/SIP) đã hoàn thành chưa (ví dụ: nhìn thấy nước sạch chảy qua sau khi xả hóa chất).
• Phát hiện sự cố: Có thể nhận biết các vấn đề như kẹt khí, tắc nghẽn, hoặc sự thay đổi bất thường của lưu chất.
• An toàn và hiệu quả: Giúp giám sát mà không cần phải mở đường ống, giảm thiểu rủi ro nhiễm bẩn và duy trì áp suất hệ thống

6. Ưu điểm

Van kính thủy inox vi sinh mang lại nhiều lợi ích quan trọng, đặc biệt trong các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh cao. Dưới đây là các ưu điểm chính:

Quan Sát Trực Quan & Giám Sát Hiệu Quả:

• Giám sát quy trình dễ dàng: Cho phép người vận hành nhìn thấy trực tiếp dòng chảy của lưu chất (màu sắc, độ trong suốt, bọt khí, sự chảy đầy, tốc độ dòng chảy…).
• Kiểm tra quy trình vệ sinh (CIP/SIP): Có thể quan sát trực tiếp xem quá trình vệ sinh đã hoàn tất chưa (ví dụ: nhìn thấy nước xả đã trong suốt sau khi rửa hóa chất).
• Phát hiện sự cố nhanh chóng: Giúp nhận biết sớm các vấn đề như kẹt khí, lắng cặn, tắc nghẽn, hoặc sự thay đổi bất thường của sản phẩm, từ đó đưa ra biện pháp xử lý kịp thời.

Đảm Bảo Vệ Sinh An Toàn Tuyệt Đối (Hygiene & Sterility):

• Vật liệu cao cấp: Chế tạo từ Inox 304L hoặc 316L (ưu tiên 316L) – các loại thép không gỉ có khả năng chống ăn mòn vượt trội, không phản ứng với lưu chất và hóa chất tẩy rửa, đảm bảo không gây ô nhiễm sản phẩm.
• Bề mặt đánh bóng siêu mịn: Bề mặt bên trong tiếp xúc với lưu chất được đánh bóng kỹ lưỡng (Ra < 0.8 µm, thậm chí Ra < 0.4 µm). Điều này ngăn chặn vi khuẩn, cặn bẩn bám dính, giảm thiểu nguy cơ phát triển vi sinh vật.
• Thiết kế vệ sinh: Cấu trúc được thiết kế tối ưu để loại bỏ các “điểm chết” (nơi lưu chất có thể bị đọng lại và vi khuẩn phát triển), đảm bảo khả năng vệ sinh CIP/SIP triệt để.
• Gioăng làm kín đạt chuẩn: Sử dụng các loại gioăng như EPDM, Silicone, PTFE đạt tiêu chuẩn FDA, USP Class VI, 3-A Sanitary Standards, đảm bảo không phát sinh độc tố hoặc tạp chất vào sản phẩm.

An Toàn & Bảo Vệ Hệ Thống:

• Không cần mở hệ thống: Cho phép kiểm tra mà không cần tháo dỡ đường ống, giữ kín hệ thống và giảm thiểu rủi ro nhiễm bẩn từ môi trường bên ngoài.
• Chịu được điều kiện khắc nghiệt: Kính Borosilicate chịu được nhiệt độ cao (hơi nóng cho SIP) và áp suất lớn, đảm bảo an toàn vận hành.

Dễ Dàng Lắp Đặt & Bảo Trì:

• Kết nối tiêu chuẩn Clamp: Phổ biến trong ngành vi sinh, cho phép tháo lắp nhanh chóng và dễ dàng để vệ sinh thủ công (nếu cần), kiểm tra hoặc thay thế.
• Thiết kế đơn giản: Cấu trúc thường đơn giản, giúp việc bảo trì ít tốn kém và nhanh chóng.

Tuân Thủ Tiêu Chuẩn Ngành:

• Việc sử dụng van kính thủy inox vi sinh giúp doanh nghiệp dễ dàng đáp ứng các yêu cầu và chứng nhận nghiêm ngặt của các tổ chức như FDA, 3-A Sanitary Standards, EHEDG, là yếu tố then chốt để sản phẩm được thị trường chấp nhận.

7. Lưu ý khi sử dụng sản phẩm

Dưới đây là những lưu ý quan trọng khi sử dụng van kính thủy inox vi sinh để đảm bảo an toàn, hiệu quả và duy trì tính vệ sinh của hệ thống:

Lắp đặt đúng cách:

• Hướng dòng chảy: Mặc dù van kính thủy không có cơ chế chặn dòng như van một chiều, nhưng một số loại có thể có hướng lắp đặt khuyến nghị (ví dụ: đối với loại có cánh quạt). Luôn tham khảo hướng dẫn của nhà sản xuất.
• Siết kết nối đúng lực: Đối với kết nối kẹp (clamp), siết vòng kẹp vừa đủ chặt. Quá lỏng gây rò rỉ, quá chặt có thể làm hỏng gioăng hoặc thậm chí làm nứt kính (đặc biệt khi có rung động hoặc thay đổi nhiệt độ).
• Kiểm tra gioăng: Đảm bảo gioăng làm kín sạch sẽ, không bị hỏng, rách trước khi lắp đặt. Gioăng bị lỗi là nguyên nhân phổ biến gây rò rỉ.
• Tránh lực xoắn: Khi lắp đặt, đảm bảo không có lực xoắn hoặc ứng suất cơ học tác động lên kính, điều này có thể gây nứt hoặc vỡ.

Bảo vệ kính khỏi hư hại:

• Tránh va đập: Kính, dù là Borosilicate chịu lực tốt, vẫn có thể vỡ nếu bị va đập mạnh từ bên ngoài. Cần bảo vệ van kính khỏi các tác động cơ học trong quá trình vận hành và bảo trì.
• Tránh sốc nhiệt đột ngột: Dù kính Borosilicate chịu nhiệt tốt, nhưng sự thay đổi nhiệt độ quá đột ngột (ví dụ: đổ nước lạnh vào khi kính đang rất nóng) có thể gây sốc nhiệt và làm nứt kính. Cố gắng thay đổi nhiệt độ từ từ khi thực hiện CIP/SIP.
• Kiểm tra vết nứt/xước: Thường xuyên kiểm tra bề mặt kính. Nếu phát hiện bất kỳ vết nứt, xước hoặc hư hại nào dù nhỏ, cần thay thế ngay lập tức để tránh nguy cơ vỡ kính đột ngột khi có áp suất.

Vệ sinh và bảo trì định kỳ:

• Tuân thủ quy trình CIP/SIP: Van kính thủy được thiết kế để vệ sinh tại chỗ. Đảm bảo quy trình vệ sinh được thực hiện đầy đủ để loại bỏ cặn bẩn bám trên bề mặt kính và thân inox.
• Làm sạch bề mặt kính: Bề mặt kính có thể bị mờ hoặc bám cặn theo thời gian. Sử dụng các chất tẩy rửa chuyên dụng cho inox và kính (không dùng vật sắc nhọn, chất mài mòn) để làm sạch, duy trì khả năng quan sát rõ ràng.
• Kiểm tra gioăng thường xuyên: Gioăng là bộ phận hao mòn và dễ bị ảnh hưởng bởi hóa chất, nhiệt độ. Kiểm tra định kỳ và thay thế gioăng nếu có dấu hiệu chai cứng, nứt, mòn hoặc biến dạng để đảm bảo độ kín và vệ sinh.

Kiểm soát điều kiện vận hành:

• Không vượt quá giới hạn: Luôn đảm bảo áp suất và nhiệt độ của lưu chất không vượt quá giới hạn thiết kế của van kính thủy (do nhà sản xuất quy định). Vượt quá giới hạn có thể gây hỏng hóc nghiêm trọng.
• Áp suất dương/âm: Đảm bảo van kính thủy phù hợp với cả áp suất dương và áp suất âm (chân không) nếu hệ thống của bạn có cả hai điều kiện này. Một số loại kính không chịu được chân không tốt.

An toàn cho người vận hành:

• Không chạm trực tiếp khi nóng: Kính và thân inox có thể rất nóng khi hệ thống hoạt động ở nhiệt độ cao. Cần cẩn thận, sử dụng thiết bị bảo hộ khi thao tác gần van kính.
• Biện pháp phòng ngừa khi vỡ kính: Mặc dù hiếm khi xảy ra, nhưng nếu kính bị vỡ dưới áp suất, lưu chất nóng hoặc hóa chất có thể bắn ra. Cần có biện pháp phòng ngừa an toàn cho người vận hành gần khu vực van kính thủy.

Lưu trữ và vận chuyển:

• Khi tháo ra hoặc vận chuyển, cần bảo vệ van kính thủy cẩn thận để tránh va đập, trầy xước bề mặt kính và các bộ phận khác.
