Bảng tiêu chuẩn mặt bích BS 4504 PN16 – PN10 – PN25 – PN6
1. Giới thiệu
Bạn đang cần kết nối van, đồng hồ nước hoặc thiết bị kỹ thuật nhưng không biết nên chọn mặt bích theo chuẩn nào? Trong số các tiêu chuẩn thông dụng, mặt bích BS (British Standard) là lựa chọn phổ biến và dễ ứng dụng nhất tại Việt Nam.
Bài viết dưới đây sẽ giúp bạn hiểu rõ tiêu chuẩn mặt bích BS là gì, các thông số kỹ thuật, ứng dụng và cách lựa chọn đúng kích thước để tránh nhầm lẫn khi thi công.
👉 Xem thêm các loại mặt bích BS tại đây
2. Tiêu chuẩn mặt bích BS là gì?
BS là viết tắt của British Standard – tiêu chuẩn công nghiệp đến từ Anh Quốc. Đối với mặt bích, chuẩn BS phổ biến nhất hiện nay là BS 4504, quy định kích thước, số lỗ, đường kính bulong, và cấp áp lực cho từng loại mặt bích.
Một số thông tin cơ bản về tiêu chuẩn BS:
- Mã chuẩn đầy đủ: BS 4504:1989 (hoặc EN 1092-2 thay thế một phần)
- Cấp áp lực: PN6, PN10, PN16, PN25
- Dải kích thước: DN15 – DN1200
- Ứng dụng: kết nối ống, thiết bị, phụ kiện ren hoặc mặt bích trong ngành cấp nước, PCCC, xử lý nước thải
3. Bảng kích thước tiêu chuẩn mặt bích BS 4504 PN16

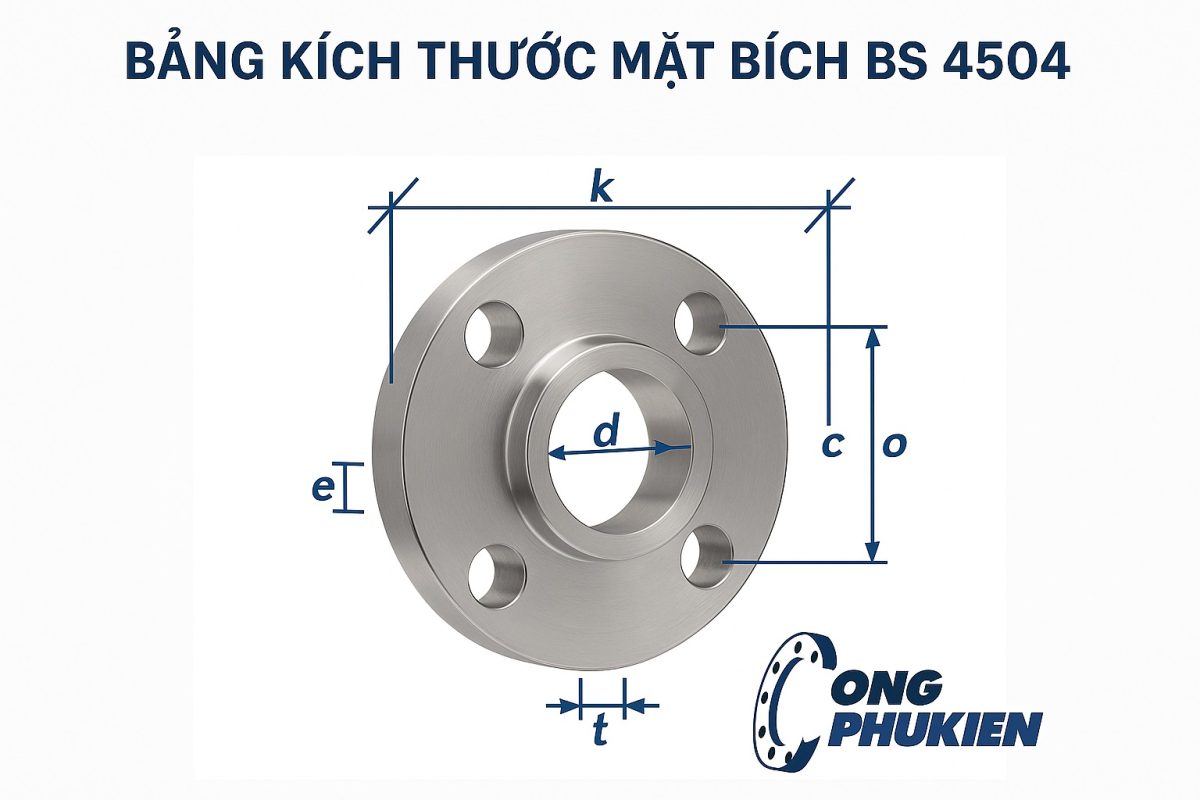

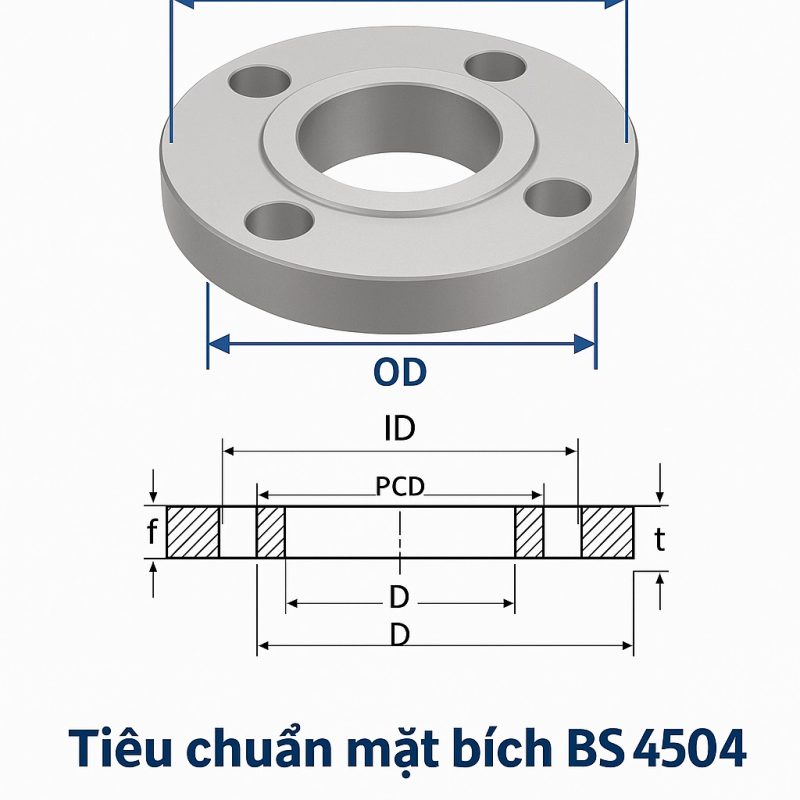

Lưu ý: Dưới đây là các thông số và ký hiệu – Ảnh minh hoạ các kích thước:
- Đường kính ngoài (OD)
- Đường kính trong (ID)
- Độ dày
- Số lỗ bulong
- Đường kính vòng lỗ (PCD)
- Đường kính lỗ bulong
- Khối lượng (tham khảo)
| DN | OD (mm) | ID (mm) | Độ dày (mm) | Số lỗ | PCD (mm) | ĐK lỗ bulong (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 14 | 14 | 4 | 65 | 14 | 0.5 |
| 20 | 105 | 19 | 14 | 4 | 75 | 14 | 0.6 |
| 25 | 115 | 25 | 15 | 4 | 85 | 14 | 0.8 |
| 32 | 140 | 32 | 16 | 4 | 100 | 18 | 1.1 |
| 40 | 150 | 38 | 16 | 4 | 110 | 18 | 1.3 |
| 50 | 165 | 51 | 18 | 4 | 125 | 18 | 1.7 |
| 65 | 185 | 67 | 18 | 4 | 145 | 18 | 2.2 |
| 80 | 200 | 76 | 20 | 8 | 160 | 18 | 2.6 |
| 100 | 220 | 102 | 22 | 8 | 180 | 18 | 3.1 |
| 125 | 250 | 127 | 24 | 8 | 210 | 18 | 4.2 |
| 150 | 285 | 152 | 26 | 8 | 240 | 22 | 5.4 |
| 200 | 340 | 203 | 28 | 8 | 295 | 22 | 8.1 |
| 250 | 395 | 254 | 30 | 12 | 350 | 22 | 12.5 |
| 300 | 445 | 305 | 32 | 12 | 400 | 22 | 16.8 |
| 350 | 505 | 356 | 34 | 16 | 460 | 22 | 22 |
| 400 | 565 | 406 | 36 | 16 | 515 | 26 | 29 |
| 450 | 615 | 457 | 38 | 20 | 565 | 26 | 36 |
| 500 | 670 | 508 | 40 | 20 | 620 | 26 | 43 |
| 600 | 780 | 610 | 44 | 20 | 725 | 30 | 56 |
| 700 | 895 | 711 | 48 | 24 | 840 | 30 | 72 |
| 800 | 1015 | 813 | 50 | 24 | 950 | 33 | 90 |
| 900 | 1115 | 914 | 52 | 28 | 1050 | 36 | 115 |
| 1000 | 1230 | 1016 | 56 | 28 | 1160 | 39 | 140 |
| 1100 | 1345 | 1118 | 60 | 32 | 1275 | 42 | 170 |
| 1200 | 1455 | 1220 | 64 | 32 | 1385 | 45 | 200 |
4. Bảng kích thước tiêu chuẩn mặt bích BS 4504 PN10
| DN | OD (mm) | ID (mm) | Độ dày (mm) | Số lỗ | PCD (mm) | ĐK lỗ bulong (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 14 | 12 | 4 | 60 | 14 | 0.4 |
| 20 | 105 | 19 | 12 | 4 | 70 | 14 | 0.5 |
| 25 | 115 | 25 | 14 | 4 | 80 | 14 | 0.7 |
| 32 | 140 | 32 | 14 | 4 | 95 | 18 | 0.9 |
| 40 | 150 | 38 | 15 | 4 | 105 | 18 | 1.1 |
| 50 | 165 | 51 | 16 | 4 | 120 | 18 | 1.5 |
| 65 | 185 | 67 | 16 | 4 | 140 | 18 | 1.9 |
| 80 | 200 | 76 | 18 | 8 | 155 | 18 | 2.4 |
| 100 | 220 | 102 | 20 | 8 | 175 | 18 | 2.9 |
| 125 | 250 | 127 | 22 | 8 | 205 | 18 | 3.8 |
| 150 | 285 | 152 | 24 | 8 | 235 | 22 | 4.8 |
| 200 | 340 | 203 | 26 | 8 | 290 | 22 | 7 |
| 250 | 395 | 254 | 28 | 12 | 345 | 22 | 11 |
| 300 | 445 | 305 | 30 | 12 | 395 | 22 | 14.5 |
| 350 | 505 | 356 | 32 | 16 | 455 | 22 | 19 |
| 400 | 565 | 406 | 34 | 16 | 510 | 26 | 25 |
| 450 | 615 | 457 | 36 | 20 | 560 | 26 | 32 |
| 500 | 670 | 508 | 38 | 20 | 615 | 26 | 39 |
| 600 | 780 | 610 | 40 | 20 | 720 | 30 | 51 |
| 700 | 895 | 711 | 44 | 24 | 835 | 30 | 66 |
| 800 | 1015 | 813 | 48 | 24 | 945 | 33 | 82 |
| 900 | 1115 | 914 | 50 | 28 | 1045 | 36 | 105 |
| 1000 | 1230 | 1016 | 54 | 28 | 1155 | 39 | 130 |
| 1100 | 1345 | 1118 | 58 | 32 | 1270 | 42 | 160 |
| 1200 | 1455 | 1220 | 62 | 32 | 1380 | 45 | 190 |
5. Bảng kích thước tiêu chuẩn mặt bích BS 4504 PN25
| DN | OD (mm) | ID (mm) | Độ dày (mm) | Số lỗ | PCD (mm) | ĐK lỗ bulong (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 14 | 16 | 4 | 68 | 14 | 0.6 |
| 20 | 105 | 19 | 16 | 4 | 78 | 14 | 0.7 |
| 25 | 115 | 25 | 18 | 4 | 88 | 14 | 0.9 |
| 32 | 140 | 32 | 18 | 4 | 103 | 18 | 1.2 |
| 40 | 150 | 38 | 20 | 4 | 115 | 18 | 1.5 |
| 50 | 165 | 51 | 22 | 4 | 130 | 18 | 2 |
| 65 | 185 | 67 | 22 | 4 | 150 | 18 | 2.5 |
| 80 | 200 | 76 | 24 | 8 | 165 | 18 | 3 |
| 100 | 220 | 102 | 26 | 8 | 185 | 18 | 3.6 |
| 125 | 250 | 127 | 28 | 8 | 215 | 18 | 5 |
| 150 | 285 | 152 | 30 | 8 | 245 | 22 | 6.5 |
| 200 | 340 | 203 | 32 | 8 | 300 | 22 | 9.5 |
| 250 | 395 | 254 | 36 | 12 | 355 | 22 | 14 |
| 300 | 445 | 305 | 38 | 12 | 405 | 22 | 18.5 |
| 350 | 505 | 356 | 40 | 16 | 470 | 22 | 24 |
| 400 | 565 | 406 | 44 | 16 | 530 | 26 | 32 |
| 450 | 615 | 457 | 48 | 20 | 580 | 26 | 40 |
| 500 | 670 | 508 | 52 | 20 | 635 | 26 | 48 |
| 600 | 780 | 610 | 56 | 20 | 745 | 30 | 62 |
| 700 | 895 | 711 | 60 | 24 | 860 | 30 | 78 |
| 800 | 1015 | 813 | 64 | 24 | 970 | 33 | 96 |
| 900 | 1115 | 914 | 68 | 28 | 1070 | 36 | 120 |
| 1000 | 1230 | 1016 | 72 | 28 | 1180 | 39 | 148 |
| 1100 | 1345 | 1118 | 76 | 32 | 1295 | 42 | 178 |
| 1200 | 1455 | 1220 | 80 | 32 | 1405 | 45 | 210 |
6. Bảng kích thước tiêu chuẩn mặt bích BS 4504 PN6
| DN | OD (mm) | ID (mm) | Độ dày (mm) | Số lỗ | PCD (mm) | ĐK lỗ bulong (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 14 | 10 | 4 | 60 | 14 | 0.3 |
| 20 | 105 | 19 | 10 | 4 | 70 | 14 | 0.4 |
| 25 | 115 | 25 | 12 | 4 | 80 | 14 | 0.6 |
| 32 | 140 | 32 | 12 | 4 | 95 | 18 | 0.8 |
| 40 | 150 | 38 | 13 | 4 | 105 | 18 | 1 |
| 50 | 165 | 51 | 14 | 4 | 120 | 18 | 1.3 |
| 65 | 185 | 67 | 15 | 4 | 140 | 18 | 1.7 |
| 80 | 200 | 76 | 16 | 8 | 155 | 18 | 2.1 |
| 100 | 220 | 102 | 18 | 8 | 175 | 18 | 2.6 |
| 125 | 250 | 127 | 20 | 8 | 205 | 18 | 3.5 |
| 150 | 285 | 152 | 22 | 8 | 235 | 22 | 4.5 |
| 200 | 340 | 203 | 24 | 8 | 290 | 22 | 6.8 |
| 250 | 395 | 254 | 26 | 12 | 345 | 22 | 10.5 |
| 300 | 445 | 305 | 28 | 12 | 395 | 22 | 13.8 |
| 350 | 505 | 356 | 30 | 16 | 455 | 22 | 18 |
| 400 | 565 | 406 | 32 | 16 | 510 | 26 | 24 |
| 450 | 615 | 457 | 34 | 20 | 560 | 26 | 30 |
| 500 | 670 | 508 | 36 | 20 | 615 | 26 | 36 |
| 600 | 780 | 610 | 38 | 20 | 720 | 30 | 48 |
| 700 | 895 | 711 | 42 | 24 | 835 | 30 | 62 |
| 800 | 1015 | 813 | 46 | 24 | 945 | 33 | 78 |
| 900 | 1115 | 914 | 50 | 28 | 1045 | 36 | 95 |
| 1000 | 1230 | 1016 | 54 | 28 | 1155 | 39 | 120 |
| 1100 | 1345 | 1118 | 58 | 32 | 1270 | 42 | 145 |
| 1200 | 1455 | 1220 | 62 | 32 | 1380 | 45 | 175 |
7. Ưu điểm của mặt bích tiêu chuẩn BS
- Phổ biến, dễ tìm mua và thay thế tại thị trường Việt Nam
- Có sẵn nhiều vật liệu: thép, inox, nhựa, gang, mạ kẽm
- Ứng dụng rộng: cấp thoát nước, PCCC, hệ thống dân dụng
- Giá thành hợp lý, tiết kiệm chi phí đầu tư thiết bị
6. Khi nào nên chọn mặt bích BS?
- Khi thiết bị có thông số “Standard: BS 4504 / PN16”
- Dự án cấp nước đô thị, nhà dân, trường học, bệnh viện
- Hệ thống PCCC, đồng hồ nước, van nhập khẩu Trung Quốc
- Muốn đồng bộ dễ với các loại van, ống có mặt bích cùng chuẩn BS
8. Các loại mặt bích theo chuẩn BS thông dụng
- Mặt bích thép BS 4504
- Mặt bích inox BS (304, 316)
- Mặt bích nhựa BS (PVC, UPVC, CPVC)
- Mặt bích gang BS
- Mặt bích thép mạ kẽm BS
👉 Tham khảo sản phẩm trong danh mục: Mặt bích BS
8. Kết luận & tư vấn chọn đúng chuẩn
Khi thi công hệ thống đường ống, việc chọn sai tiêu chuẩn mặt bích có thể khiến toàn bộ cụm thiết bị không thể lắp được. Với mặt bích BS – hãy chú ý đến:
- DN – kích thước danh định phù hợp ống
- PN – cấp áp suất (phổ biến: PN16)
- Chuẩn BS – đồng bộ với thiết bị
Nếu chưa chắc chắn, hãy liên hệ ngay với đội ngũ kỹ thuật của Công ty AZ để được tư vấn chính xác.
