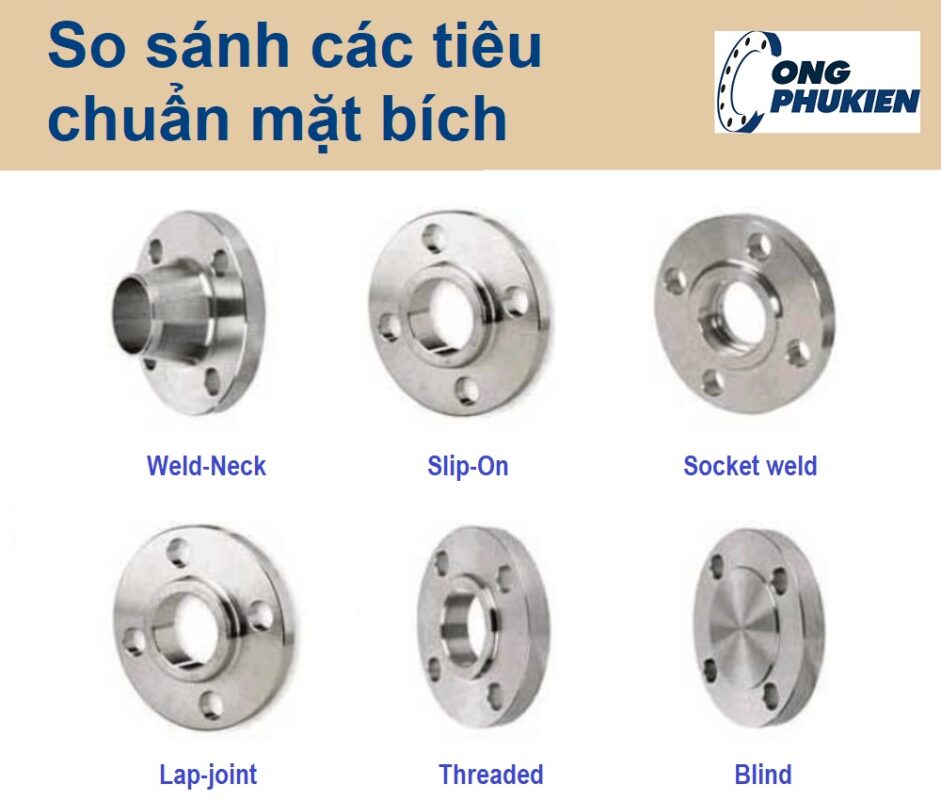

So sánh các tiêu chuẩn mặt bích

Giới thiệu chung về tiêu chuẩn mặt bích

Mặt bích là một chi tiết cực kỳ quan trọng trong hệ thống ống, dùng để kết nối các đoạn ống, van, thiết bị hay bỉt tách trong đường dẫn lỏng. Để đảm bảo sự an toàn, tương thích và lắp đặt đúng chuẩn, các loại mặt bích trên thế giới được sản xuất theo những bộ tiêu chuẩn cụ thể.

Trong đó, 4 hệ tiêu chuẩn phổ biến nhất bao gồm: JIS (Nhật Bản), ANSI (Mỹ), DIN (Châu Âu), và BS4504 (Anh). Mỗi tiêu chuẩn có đặc trưng khác nhau về kích thước, cấp áp, khoảng cách lỗ bulong và ứng dụng. Việc so sánh các chuẩn này giúc người thiết kế và người dùng lựa chọn loại mặt bích phù hợp nhất.

Xem toàn bộ: Mặt bích

Các tiêu chuẩn mặt bích phổ biến hiện nay

Tiêu chuẩn JIS (Nhật Bản)

• Viết tắt của Japan Industrial Standard
• Dùng phổ biến ở Việt Nam nhờ tịnh đồng bộ với nhiều dòng van, thiết bị Nhật
• Các cấp áp: 5K, 10K, 16K, 20K
• Các dòng mặt bích theo chuẩn JIS thường có kích thước lỗ bu lông nhỏ, khoảng cách ngắn
• Phổ biến trong hệ thống nước, khí nén, hơi thấp

Xem các sản phẩm Mặt bích JIS

Tiêu chuẩn ANSI (Mỹ)

• American National Standards Institute
• Các mức áp: Class 150, 300, 600
• Thích hợp cho hệ thống có áp suất cao, như dầu khí, hóa chất
• Các mặt bích ANSI thường có đường kính lỗ lớn, độ dày mặt bích lớn hơn JIS
• Kích thước theo inch (NPS: Nominal Pipe Size)

Xem các sản phẩm Mặt bích ANSI

Tiêu chuẩn DIN (Châu Âu – Đức)

• Deutsches Institut für Normung
• Gồm nhiều mức PN: PN6, PN10, PN16, PN25, PN40
• Dẽ tìm thấy trong hệ thống đường ống EU hoặc thiết bị châu Âu
• Dạng DN10 đến DN1000, kích thước theo chuẩn mm

Xem các sản phẩm Mặt bích DIN

Tiêu chuẩn BS4504 (Anh)

• British Standard 4504
• Gần giống DIN về kích thước nhưng có chênh lệch nhỏ về lỗ bu lông và khoảng cách
• Phù hợp với hệ thống cấp nước, PCCC ở Việt Nam
• Dễ thay thế JIS trong nhiều hệ thống

Xem các sản phẩm Mặt bích BS

Bảng tóm tắt so sánh các tiêu chuẩn

So sánh chi tiết qua từng tiêu chí

Về đường kính danh định (DN/NPS):

• JIS, DIN, BS dùng theo đơn vị DN
• ANSI dùng theo NPS (inch), dễ gây nhầm lẫn khi thay thế

Về lỗ bulong:

• JIS nhỏ và ngắn
• ANSI rỗng, phụ hợp đồ dày
• DIN và BS đồng đều

Về cấp áp:

• ANSI cho mức áp rất cao (Class 600, 900)
• DIN, BS linh hoạt theo PN
• JIS ốn định trong hệ thống trung bình

Giá thành:

• JIS thường rẻ nhờ phổ biến
• ANSI giá cao do vật liệu chị được áp cao
• DIN, BS giá tầm trung

Tính đồng bộ:

• Trong cùng hệ thống nên dùng 1 chuẩn duy nhất
• Không nên lắp JIS cùng ANSI do sai về đường kính trung tâm

Ứng Dụng Của Từng Loại Tiêu Chuẩn Mặt Bích: JIS, BS, ANSI, DIN

Các tiêu chuẩn mặt bích khác nhau được phát triển và áp dụng rộng rãi trên toàn cầu, mỗi loại có lịch sử, phạm vi và vùng ảnh hưởng riêng. Việc hiểu rõ ứng dụng của từng tiêu chuẩn là rất quan trọng để đảm bảo tính tương thích và an toàn trong các hệ thống đường ống và thiết bị công nghiệp. Dưới đây là ứng dụng cụ thể của các tiêu chuẩn mặt bích phổ biến: JIS, BS, ANSI, và DIN.

1. Tiêu Chuẩn ANSI/ASME

Đặc điểm nổi bật: Đây là tiêu chuẩn được sử dụng rộng rãi nhất trên thế giới, đặc biệt là ở Bắc Mỹ và các khu vực có ảnh hưởng mạnh từ công nghệ và đầu tư của Mỹ. ANSI thường được dùng cho các tiêu chuẩn sản phẩm nói chung, còn ASME là tiêu chuẩn kỹ thuật chuyên sâu hơn cho thiết bị áp lực và đường ống, với ASME B16.5 và ASME B16.47 là các tiêu chuẩn chính cho mặt bích.

Ký hiệu áp suất: Class 150, 300, 400, 600, 900, 1500, 2500.

Hệ đo lường: Inch.

Ứng dụng chính:

• Ngành Dầu khí & Khí đốt: Các giàn khoan, nhà máy lọc dầu, đường ống dẫn dầu và khí đốt tự nhiên trên bờ và ngoài khơi.
• Ngành Hóa chất & Hóa dầu: Các nhà máy sản xuất hóa chất, phân bón, polymer.
• Ngành Điện năng: Nhà máy nhiệt điện, thủy điện, điện hạt nhân, hệ thống hơi nước và tuabin.
• Công nghiệp nặng: Các nhà máy sản xuất thép, xi măng, khai thác mỏ.
• Xây dựng và HVAC: Hệ thống ống dẫn lớn trong các tòa nhà thương mại và công nghiệp.

Lý do phổ biến: Sự thống nhất trong thiết kế và kiểm soát chất lượng, khả năng chịu áp suất và nhiệt độ cao, tính sẵn có rộng rãi trên thị trường toàn cầu.

2. Tiêu Chuẩn JIS (Japanese)

• Đặc điểm nổi bật: Là bộ tiêu chuẩn công nghiệp của Nhật Bản, được áp dụng rộng rãi tại Nhật Bản và các quốc gia Châu Á chịu ảnh hưởng bởi công nghệ và sản xuất của Nhật.
• Ký hiệu áp suất: 2K, 5K, 10K, 16K, 20K, 30K, 40K, 63K (K là kgf/cm²).
• Hệ đo lường: Mét (milimet).
• Ứng dụng chính:

Ngành Đóng tàu: Rất phổ biến trong ngành công nghiệp đóng tàu của Nhật Bản và các nước khác sử dụng thiết kế tàu của Nhật.

Ngành Sản xuất ô tô & máy móc: Các hệ thống đường ống và thiết bị trong nhà máy sản xuất.

Các nhà máy công nghiệp ở Châu Á: Các nhà máy, xí nghiệp được xây dựng hoặc sử dụng công nghệ từ Nhật Bản, Hàn Quốc, Trung Quốc, và một số nước Đông Nam Á.

Hệ thống nước và công nghiệp nhẹ: Một số ứng dụng cấp thoát nước, và các ngành công nghiệp không đòi hỏi áp suất quá cao.

• Lý do phổ biến: Phù hợp với các hệ thống được thiết kế theo tiêu chuẩn Nhật Bản, độ tin cậy và chất lượng sản phẩm Nhật.

3. Tiêu Chuẩn DIN

• Đặc điểm nổi bật: DIN là tiêu chuẩn cũ của Đức, nhưng hiện nay, phần lớn đã được thay thế hoặc hòa hợp vào các tiêu chuẩn Châu Âu (EN), đặc biệt là EN 1092-1 cho mặt bích thép. Tuy nhiên, thuật ngữ “DIN flange” vẫn thường được sử dụng để chỉ các mặt bích theo phong cách Châu Âu.
• Ký hiệu áp suất: PN6, PN10, PN16, PN25, PN40, PN63, PN100 (PN là bar tại 20°C).
• Hệ đo lường: Mét (milimet).
• Ứng dụng chính:

Toàn bộ Liên minh Châu Âu: Là tiêu chuẩn bắt buộc và phổ biến nhất trong các ngành công nghiệp trên khắp Châu Âu.

Nga và Đông Âu: Nhiều quốc gia này cũng sử dụng hoặc có các tiêu chuẩn tương thích với DIN/EN.

Các dự án quốc tế do các công ty Châu Âu thực hiện: Các công ty kỹ thuật và xây dựng Châu Âu thường áp dụng tiêu chuẩn này cho các dự án của họ trên toàn cầu.

Công nghiệp nước và xử lý nước thải: Rất phổ biến trong các hệ thống cấp thoát nước, trạm bơm.

Hệ thống HVAC: Trong các công trình lớn.

• Lý do phổ biến: Sự thống nhất trong khu vực Châu Âu, các yêu cầu kỹ thuật nghiêm ngặt và tính hiệu quả trong ứng dụng.

4. Tiêu Chuẩn BS

Đặc điểm nổi bật: Là bộ tiêu chuẩn của Vương quốc Anh. Giống như DIN, nhiều tiêu chuẩn BS về mặt bích đã được hòa hợp vào các tiêu chuẩn EN để tạo ra sự thống nhất trong Liên minh Châu Âu. Tuy nhiên, một số tiêu chuẩn BS cũ vẫn còn được tham chiếu trong các hệ thống kế thừa hoặc một số ngành công nghiệp cụ thể.

• BS 10: Chủ yếu cho mặt bích gang và áp suất thấp.
• BS 1560: Tương đương với ANSI/ASME B16.5 về kích thước và cấp áp suất (tức là mặt bích BS 1560 có thể lắp lẫn với mặt bích ANSI/ASME tương ứng).

Ký hiệu áp suất: Đối với BS 10, sử dụng “Table” (ví dụ: Table D, E, F, H, J, K, R). Đối với BS 1560, sử dụng “Class” tương tự ANSI/ASME.

Hệ đo lường: Có thể là inch hoặc mét tùy loại tiêu chuẩn con.

Ứng dụng chính:

• Các hệ thống cũ ở Anh và các quốc gia thuộc Khối thịnh vượng chung: Các hệ thống đường ống và thiết bị được lắp đặt trước khi EN trở nên phổ biến.
• Công nghiệp hàng hải: Một số ứng dụng tàu biển và ngoài khơi truyền thống của Anh.
• Một số ứng dụng nước và khí đốt: Đặc biệt là trong các hệ thống cơ sở hạ tầng cũ.

Lý do còn tồn tại: Yêu cầu bảo trì, mở rộng các hệ thống hiện có đã được lắp đặt theo tiêu chuẩn BS.

Kinh Nghiệm Thực Tế Khi Chọn Mặt Bích Theo Tiêu Chuẩn

Việc lựa chọn mặt bích không chỉ là lý thuyết trên giấy tờ mà còn đòi hỏi kinh nghiệm thực tế để tránh những sai lầm tốn kém. Dưới đây là những kinh nghiệm cốt lõi giúp bạn đưa ra quyết định chính xác khi chọn mặt bích theo tiêu chuẩn:

1. Luôn ưu tiên đồng bộ tiêu chuẩn (No Mixing Standards)

• Quy tắc vàng: Không bao giờ kết nối trực tiếp một mặt bích theo tiêu chuẩn này với một mặt bích theo tiêu chuẩn khác (ví dụ: ASME với EN, JIS với DIN). Ngay cả khi kích thước danh định (NPS/DN) và cấp áp suất trông có vẻ tương đương, các thông số chi tiết như đường kính ngoài, đường kính vòng bulong, số lượng và kích thước lỗ bulong là khác nhau.
• Hậu quả: Rò rỉ, căng thẳng cơ học không mong muốn, phá hủy gioăng, và thậm chí là hỏng hóc nghiêm trọng hệ thống.
• Giải pháp: Luôn kiểm tra và xác nhận tiêu chuẩn của toàn bộ hệ thống hoặc thiết bị mà mặt bích sẽ kết nối. Nếu bắt buộc phải nối hai tiêu chuẩn khác nhau, hãy sử dụng các bộ chuyển đổi (adapter flange) được thiết kế đặc biệt và tuân thủ các quy tắc kỹ thuật nghiêm ngặt.

2. Kiểm tra Vật liệu và Tương thích Môi chất

• Kinh nghiệm: Đừng chỉ dựa vào cấp áp suất. Vật liệu phải chịu được cả môi chất (ăn mòn, nhiệt độ cao/thấp) và điều kiện môi trường bên ngoài.
• Ví dụ: Nước biển cần Inox 316L hoặc Duplex; axit mạnh cần hợp kim đặc biệt; hệ thống hơi nóng cần thép hợp kim (A182 F11/F22) chứ không chỉ thép carbon A105 đơn thuần.
• Lưu ý: Nhiệt độ vận hành thực tế sẽ ảnh hưởng đến khả năng chịu áp suất của vật liệu. Luôn tham khảo bảng P-T (áp suất-nhiệt độ) của tiêu chuẩn cho từng loại vật liệu.

3. Hiểu rõ Cấp Áp suất và Nhiệt độ (P-T Rating)

Kinh nghiệm: “Class 150” hay “PN16” không phải là áp suất tối đa mà mặt bích chịu được ở mọi nhiệt độ. Khả năng chịu áp suất của mặt bích giảm đáng kể khi nhiệt độ tăng.

Thực hành:

• Xác định áp suất và nhiệt độ thiết kế tối đa của hệ thống.
• Tra bảng P-T rating của tiêu chuẩn và vật liệu đã chọn.
• Chọn cấp áp suất sao cho áp suất cho phép của mặt bích tại nhiệt độ thiết kế tối đa vẫn lớn hơn hoặc bằng áp suất thiết kế của bạn.

Ví dụ: Một mặt bích Class 300 có thể chịu được áp suất rất cao ở nhiệt độ môi trường, nhưng ở nhiệt độ cao, nó có thể chỉ còn chịu được áp suất tương đương Class 150 ở nhiệt độ phòng.

4. Bề mặt tiếp xúc (Facing Type) phải phù hợp

Kinh nghiệm: Kiểu bề mặt (RF, FF, RTJ) phải phù hợp với kiểu gioăng và mặt bích đối diện.

Lưu ý:

• RF (Raised Face): Phổ biến nhất, dùng với nhiều loại gioăng.
• FF (Flat Face): Yêu cầu gioăng full-face (che phủ toàn bộ bề mặt), thường dùng cho mặt bích gang hoặc thiết bị có mặt bích mỏng hơn để tránh ứng suất uốn. Không bao giờ nối FF với RF nếu không có gioăng đặc biệt hoặc tính toán kỹ lưỡng, vì nó có thể làm hỏng mặt bích FF.
• RTJ (Ring Type Joint): Dùng gioăng kim loại hình vòng, yêu cầu độ chính xác cao khi lắp đặt, dành cho áp suất/nhiệt độ cực cao.

5. Xem xét Môi trường Lắp đặt và Bảo trì

Kinh nghiệm: Điều kiện lắp đặt và yêu cầu bảo trì cũng ảnh hưởng đến việc chọn loại mặt bích.

Ví dụ:

• Mặt bích ren (Threaded Flange): Dễ lắp đặt, không cần hàn, nhưng không phù hợp cho áp suất cao hoặc nơi có rung động.
• Mặt bích lồng (Lap Joint Flange): Dễ căn chỉnh lỗ bulong vì mặt bích xoay tự do, hữu ích khi căn chỉnh hai đường ống lớn hoặc trong không gian hẹp, và tiết kiệm chi phí nếu vật liệu Stub End đắt tiền (ví dụ Inox).

6. Luôn ưu tiên nhà cung cấp uy tín và có chứng nhận

• Kinh nghiệm: Mua mặt bích từ các nhà sản xuất và cung cấp có uy tín, có đầy đủ chứng chỉ chất lượng (MTC – Material Test Certificate, chứng chỉ theo tiêu chuẩn).
• Lý do: Đảm bảo vật liệu và thông số kỹ thuật đúng như cam kết, tránh hàng giả, hàng kém chất lượng gây rủi ro lớn cho hệ thống.
