1. Giới thiệu

Tiêu chuẩn mặt bích DIN là hệ thống tiêu chuẩn công nghiệp của Đức (Deutsches Institut für Normung), được áp dụng rộng rãi trong ngành công nghiệp châu Âu và nhiều nước trên thế giới – bao gồm cả Việt Nam. Với độ chính xác và độ bền cao, mặt bích DIN được tin dùng trong nhiều hệ thống đòi hỏi áp lực và nhiệt độ cao.

👉 Xem các sản phẩm: Mặt bích DIN

2. Tiêu chuẩn mặt bích DIN là gì?

Mặt bích tiêu chuẩn DIN là hệ thống các tiêu chuẩn do Viện Tiêu chuẩn Đức (Deutsches Institut für Normung) ban hành để quy định về thiết kế, kích thước, vật liệu, áp suất định mức và các yêu cầu kỹ thuật khác đối với mặt bích công nghiệp.

Các tiêu chuẩn DIN về mặt bích đảm bảo tính đồng nhất và khả năng tương thích giữa các bộ phận trong hệ thống đường ống, giúp dễ dàng lựa chọn, lắp đặt và thay thế. Chúng được sử dụng phổ biến trong nhiều ngành công nghiệp khác nhau, đặc biệt là ở châu Âu.

Một số tiêu chuẩn DIN phổ biến về mặt bích bao gồm:

DIN EN 1092-1: Tiêu chuẩn châu Âu dựa trên DIN, quy định về mặt bích thép.
DIN 2501: Tiêu chuẩn cũ hơn quy định các thông số chung của mặt bích.
DIN 2573, DIN 2576, DIN 2631-DIN 2637: Các tiêu chuẩn cụ thể cho từng loại mặt bích như mặt bích bệt (plate flange), mặt bích cổ hàn (welding neck flange),…

Việc tuân thủ tiêu chuẩn mặt bích DIN đảm bảo an toàn kỹ thuật và hiệu quả hoạt động cho các hệ thống đường ống. Tiêu chuẩn mặt bích DIN là bộ tiêu chuẩn được ban hành bởi Viện Tiêu chuẩn Đức (Deutsches Institut für Normung – DIN). Đây là các quy định kỹ thuật áp dụng cho việc sản xuất và sử dụng mặt bích, một loại phụ kiện dùng để kết nối các đoạn ống, van, hoặc thiết bị trong hệ thống đường ống.

DIN PN6: Áp lực danh định 6 bar – dùng cho hệ thống nước áp thấp
DIN PN10: Thường dùng cho dân dụng, xử lý nước
DIN PN16: Chuẩn phổ biến nhất hiện nay
DIN PN25: Dùng trong hệ thống công nghiệp có áp lực trung bình cao
DIN PN40: Dùng cho hệ thống hơi nóng, dầu nóng, hóa chất áp lực cao

Tiêu chuẩn mặt bích DIN được sử dụng phổ biến không chỉ ở Đức và Châu Âu mà còn ở nhiều quốc gia khác trên thế giới, góp phần quan trọng vào việc tiêu chuẩn hóa và nâng cao hiệu quả trong các ngành công nghiệp. Các loại mặt bích phổ biến theo tiêu chuẩn DIN bao gồm mặt bích mù (blind flange), mặt bích hàn cổ (welding neck flange), mặt bích hàn trượt (slip-on flange),… được quy định cụ thể trong các số hiệu tiêu chuẩn DIN khác nhau.

3. Các loại tiêu chuẩn mặt bích DIN phổ biến

DIN quy định rõ ràng kích thước, độ dày, số lỗ, đường kính lỗ bulong… cho từng cấp áp lực. Các loại phổ biến:

3.1 Tiêu chuẩn mặt bích DIN PN16

DIN PN16: Chuẩn phổ biến nhất hiện nay

DN	OD (mm)	ID (mm)	Độ dày (mm)	Số lỗ	PCD (mm)	ĐK lỗ bulong (mm)	Khối lượng (kg)
15	95	14	14	4	65	14	0.5
20	105	19	16	4	75	14	0.6
25	115	25	16	4	85	14	0.8
32	140	32	18	4	100	18	1
40	150	38	18	4	110	18	1.2
50	165	51	20	4	125	18	1.6
65	185	67	22	4	145	18	2
80	200	76	22	8	160	18	2.4
100	220	102	24	8	180	18	3
125	250	127	26	8	210	18	4
150	285	152	28	8	240	22	5
200	340	203	30	8	295	22	7
250	405	254	32	12	355	22	11
300	460	305	34	12	410	22	14
350	520	356	36	16	470	22	18
400	580	406	40	16	525	26	23
450	640	457	42	20	585	26	29
500	715	508	44	20	650	26	35
600	840	610	48	20	770	30	44
700	910	711	52	24	840	30	56
800	1025	813	56	24	950	33	70
900	1125	914	60	28	1050	36	86
1000	1255	1016	64	28	1170	39	104
1100	1355	1118	68	32	1270	42	124
1200	1485	1220	72	32	1390	45	145

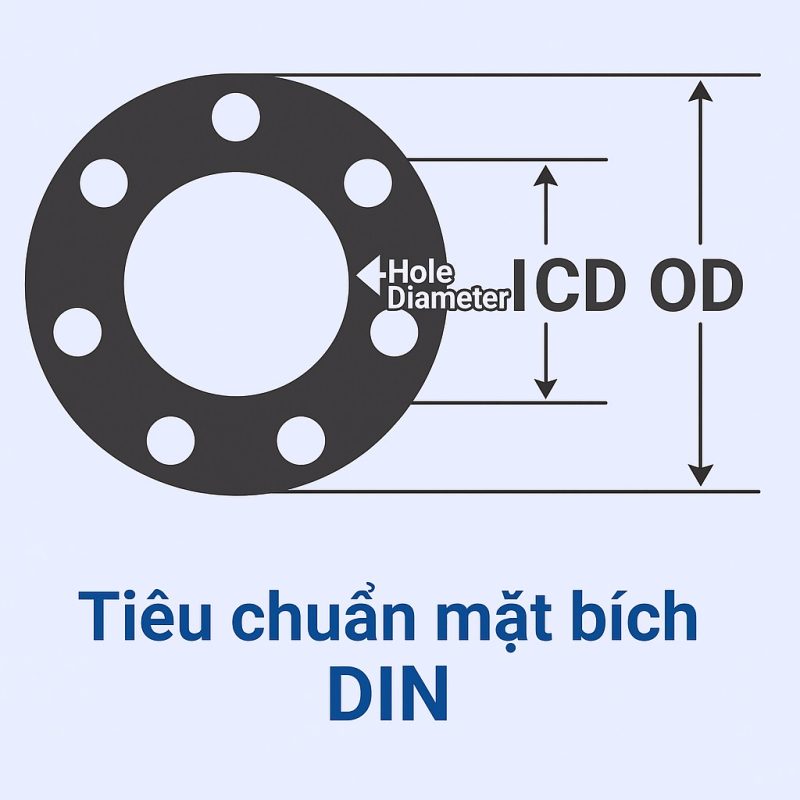

Lưu ý các ký hiệu trong bảng

Đường kính ngoài (OD)
Đường kính trong (ID)
Độ dày
Số lỗ bulong
Khoảng cách tâm lỗ bulong (PCD)
Đường kính lỗ bulong
Khối lượng (kg)

3.2 Tiêu chuẩn mặt bích DIN PN6

DIN PN6: Áp lực danh định 6 bar – dùng cho hệ thống nước áp thấp

DN	OD (mm)	ID (mm)	Độ dày (mm)	Số lỗ	PCD (mm)	ĐK lỗ bulong (mm)	Khối lượng (kg)
15	90	14	12	4	60	14	0.4
20	100	19	14	4	70	14	0.5
25	110	25	14	4	80	14	0.7
32	135	32	16	4	95	18	0.9
40	145	38	16	4	105	18	1.1
50	160	51	18	4	120	18	1.5
65	180	67	20	4	140	18	1.9
80	195	76	20	8	150	18	2.3
100	215	102	22	8	170	18	2.8
125	245	127	24	8	200	18	3.8
150	280	152	26	8	230	22	4.6
200	335	203	28	8	285	22	6.5
250	395	254	30	12	340	22	9.8
300	445	305	32	12	390	22	13
350	505	356	34	16	450	22	17
400	565	406	36	16	510	26	22
450	620	457	38	20	565	26	28
500	670	508	40	20	620	26	34
600	780	610	44	20	725	30	43
700	895	711	48	24	840	30	54
800	1015	813	52	24	950	33	68
900	1115	914	56	28	1050	36	82
1000	1230	1016	60	28	1160	39	98
1100	1340	1118	64	32	1275	42	115
1200	1455	1220	68	32	1385	45	133

3.3 Tiêu chuẩn mặt bích DIN PN10

DIN PN10: Thường dùng cho dân dụng, xử lý nước

DN	OD (mm)	ID (mm)	Độ dày (mm)	Số lỗ	PCD (mm)	ĐK lỗ bulong (mm)	Khối lượng (kg)
15	95	14	13	4	65	14	0.45
20	105	19	14	4	75	14	0.55
25	115	25	14	4	85	14	0.75
32	140	32	16	4	100	18	0.95
40	150	38	16	4	110	18	1.15
50	165	51	18	4	125	18	1.55
65	185	67	20	4	145	18	2
80	200	76	20	8	160	18	2.4
100	220	102	22	8	180	18	3
125	250	127	24	8	210	18	4
150	285	152	26	8	240	22	5.1
200	340	203	28	8	295	22	7.2
250	405	254	30	12	355	22	11.5
300	460	305	32	12	410	22	14.8
350	520	356	34	16	470	22	19.5
400	580	406	38	16	525	26	25
450	640	457	40	20	585	26	31
500	705	508	42	20	650	26	38
600	840	610	46	20	770	30	47
700	910	711	50	24	840	30	59
800	1025	813	54	24	950	33	72
900	1125	914	58	28	1050	36	87
1000	1255	1016	62	28	1170	39	104
1100	1355	1118	66	32	1270	42	123
1200	1485	1220	70	32	1390	45	143

3.4 Tiêu chuẩn mặt bích DIN PN25

DIN PN25: Dùng trong hệ thống công nghiệp có áp lực trung bình cao

DN	OD (mm)	ID (mm)	Độ dày (mm)	Số lỗ	PCD (mm)	ĐK lỗ bulong (mm)	Khối lượng (kg)
15	95	14	16	4	65	14	0.6
20	105	19	18	4	75	14	0.7
25	115	25	18	4	85	14	0.9
32	140	32	20	4	100	18	1.1
40	150	38	20	4	110	18	1.3
50	165	51	22	4	125	18	1.7
65	185	67	24	8	145	18	2.1
80	200	76	24	8	160	18	2.6
100	235	102	26	8	190	22	3.5
125	270	127	28	8	225	22	4.5
150	300	152	30	8	255	22	5.8
200	360	203	34	8	310	26	8.5
250	425	254	36	12	370	26	12.5
300	485	305	38	12	430	26	16.5
350	550	356	42	16	490	30	22
400	610	406	46	16	550	30	28
450	675	457	50	20	610	33	34.5
500	730	508	54	20	670	33	42
600	860	610	60	20	795	36	54
700	935	711	64	24	865	36	68
800	1065	813	68	24	985	39	84
900	1175	914	72	28	1095	42	102
1000	1305	1016	76	28	1215	45	122
1100	1425	1118	80	32	1335	48	144
1200	1545	1220	84	32	1455	52	168

3.5 Tiêu chuẩn mặt bích DIN PN40

DIN PN40: Dùng cho hệ thống hơi nóng, dầu nóng, hóa chất áp lực cao

DN	OD (mm)	ID (mm)	Độ dày (mm)	Số lỗ	PCD (mm)	ĐK lỗ bulong (mm)	Khối lượng (kg)
15	100	14	18	4	75	14	0.7
20	110	19	20	4	85	14	0.9
25	125	25	20	4	100	18	1.1
32	150	32	22	4	115	18	1.4
40	160	38	22	4	125	18	1.6
50	175	51	24	4	140	18	2.1
65	200	67	26	8	160	18	2.7
80	215	76	26	8	170	18	3.2
100	250	102	28	8	200	22	4.2
125	285	127	30	8	235	22	5.5
150	320	152	34	8	270	22	6.8
200	385	203	38	8	330	26	9.5
250	450	254	42	12	390	26	13.8
300	510	305	46	12	450	26	18.5
350	575	356	50	16	510	30	24
400	645	406	54	16	570	30	30.5
450	710	457	58	20	630	33	38
500	775	508	62	20	690	33	46
600	900	610	68	20	820	36	58
700	980	711	74	24	895	36	72
800	1100	813	80	24	1010	39	88
900	1205	914	86	28	1120	42	106
1000	1330	1016	92	28	1245	45	126
1100	1450	1118	98	32	1370	48	148
1200	1580	1220	104	32	1495	52	172

3. Ưu điểm mặt bích DIN

Độ chính xác kỹ thuật cao, phù hợp với môi trường công nghiệp
Tương thích tốt với các thiết bị châu Âu (van, bơm, cảm biến…)
Ứng dụng được trong hệ thống nhiệt độ và áp suất cao
Có nhiều cấp PN phù hợp mọi nhu cầu kỹ thuật

4. Ứng dụng mặt bích DIN

Nhà máy sản xuất, hóa chất, thực phẩm, nước giải khát
Hệ thống hơi nóng, nước lạnh, HVAC
Hệ thống xử lý nước, cấp nước công nghiệp
Các công trình dùng thiết bị châu Âu, van DIN
